产品名称：施耐德微模块化数据中心

一、模块化数据中心概述

施耐德模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。单个模块化数据中心按照大N台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。该模块（不包括UPS）占地面积为35 m2，加上模块外维护通道和给模块内空调供电的PDF柜，总占地面积不超过55 m2，模块总高度不超过2.65 m。机柜数量可根据客户需求成对减少。模块化数据中心的组成如图所示。

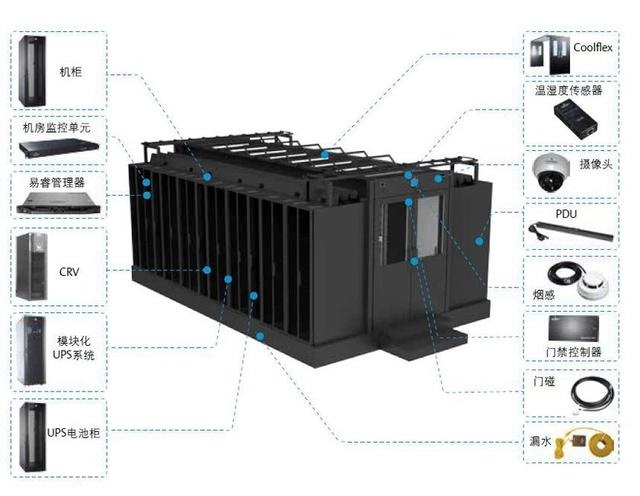

                                 模块化数据中心组成示意图

（一）节能高效：

（1）高效供配电、贴近热源制冷、有效降低模块PUE值；

（2）隔离冷热气流，消除无效气流循环并消除局部热点通过模块集成管理，协调运行，提升功能组件效能。

（二）、快速部署：标准化部件，去工程化，整体交付根据业务发展即时匹配，迅速扩容。

（三）简单可靠：

（1）数据中心基础设施产品化，降低施工工艺影响，提升系统可靠性。

（2）产品级出厂检验，获得更高质量保证。

（3）适应能力强，适合用户多种现场条件。

二、怎么样的机房适合采用微模块机房？

数据中心机房作为公司内部一个重要的领域，如何保护好机房安全性能非常的重要，微模块机房是数据机房时代化进步的选择。而模块化数据机房，是将大型数据中心分割成若干个独立区域（独立模块），各个区域的建设规模、功率负载、资源配置等均按照统一标准进行设计和施工。随着ＩＴ设备需求的不断发展，可以通过不断增加独立模块，按需逐步建置，从而实现快速建设，快速复制已有的数据中心。

根据需求与低投资、高回报之间的矛盾，满足未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求，有效地提高数据中心的工作效率，控制投资成本，满足300m2以下数据机房快速部署的需求，才推出模块化数据中心机房。模块化数据中心是一套完整的数据中心解决方案，集机柜、配电、制冷、监控、综合布线、消防等系统于一体，实现了供电、制冷和管理组件的无缝集成。使模块化数据中心实现智能、高效的运行，让客户花费少的投资，获得更多的收益，从而降低运营费用。模块化数据中心可应用于面积50m2～100m2的中小型数据中心机房内，支持水泥地面安装和架空地板安装。模块化数据中心组建快速灵活，可按需部署，建设周期比传统机房缩短50%，模块化数据中心主要应用于传统数据中心机房的局部高密部署和中小型机房的快速建设。

三、微模块机房与传统机房有什么区别？

施耐德模块化机房建设模式相较传统建设模式具备了更多优势，在满足客户业务需求的同时创造更多价值，成为未来数据中心建设模式的新标准与方向标。下面就为大家介绍一下模块化机房建设与传统建设的区别，供大家参考。

（一）、传统数据中心面临的问题：

1、建设周期长传统数据中心建设周期根据项目建设的实际情况，通常将数据中心的基本建设周期细分为决策阶段、实施准备阶段、实施阶段和投产竣工阶段，整个建设周期大概在400天左右。

2、扩展性差 扩展能力对于适应性就十分重要了，基于对未来业务需求的分析，根据坏的情况来规划系统容量，然而他们却无力预见3到4年以后的情形，因此造成了过度建设。

3、能耗高巨大的电力损耗数据中心的运行需要大量的电力，传统建设没有很好地考虑用电、制冷、气流管理的问题，很多数据中心的PU（PowerUsageEffectiveness，数据中心能源效率指标）偏高，采用常规意义下的可靠性较高的环境动力设备，但这些设备往往效率较低，数据中心的PUE都在2.0以上甚至更高，这意味着数据中心所使用的能源约有一半消耗在IT负载上，另一半消耗在包括电源设备、冷却设备和照明设施在内的网络关键物理基础设施上。

4、机房运维难度大 IT运维正面临诸多问题，深陷服务质量低下的困境而无法自拔：粗放式运维，资源台账不清；加上运维人员交替，运维人员并不了解所有IT资源，管理更无从谈起；缺乏统一的服务接口人，故障响应和故障处理跟踪出现混乱；系统运维优化需要IT人员积累大量的数据和报表进而得出结论，而日常的IT运维管理难以有效统计这些数据。

（二）、微模块数据中心优势

1、快速部署、缩短建设周期微模块数据中心加快规划与设计速度，可根据设计目标以合理的方式配置系统结构，微模块批量生产可以实现现货供应，因而提高了交货速度；标准化的连接方式可减少现场配置与连接的工作量，加快安装速度；微模块数据中心建设周期可大大缩短，传统数据中心实施阶段需要7-8月，采用微模块建设缩短至2-3个月。

2、方便扩展、分期建设 采用微模块的架构，数据中心可以逐步增加，因而可使从1个微模块到几十个微模块根据需求分期建设。大型数据中心的任何大小的IT空间的配置达到佳状态。微模块数据中心方案显著降低了数据中心在使用寿命期间的成本。

3、标准模块、稳定可靠 微模块数据中心采用模块化、标准化和高整合设计，使得整个系统稳定度高。同时，微模块数据中心可依据客户需求，在电力备援方案上提供N、N+1、2N等配置方案，满足TIA-942高Tier4水平。

4、绿色、节能 数据中心在使用寿命期间的电力成本是TCO （TotalCostofOwnership，总拥有成本）中大的一项。相比传统机房，微模块数据中心制冷效率提升12%以上。微模块数据中心结合水冷系统、自然冷却系统，PUE可降至1.5以下。

5、智能管理、高效运营 智能的管理系统能够帮助客户节能降耗，实现数据机房多层级、精细化能耗管理，通过多种报表精确定位能源额外损耗点。基于大数据分析，输出节能优化方案，构建绿色数据机房。佳资产管理是对于全网资产的生命周期进行管理实现资产信息的闭环管理，保证数据及时刷新，及时管理。同时帮助用户制定资产维护计划，在维护计划内帮助客户实现主动预警，同时可动态调整维护计划，按照当前实际情况输出优化方案，构建佳资产管理功能。

（三）微模块化机房建设与传统建设的区别在机房建设过程中，相较于传统建设模式，模块化机房建设主要有以下几点区别：

1、一体化分布式部署：批量复制、按需扩展三房归一从UPS&电池房+空调房+IT机房归一成IT机房，对大楼要求统一明确，统一接口。模块级按需建设，从按一个机房统一建设改为按一个微模块分期建设。20个模块从下单到交付仅用13周，快速的IDC部署能力自适应快速发展需求。

2、模块与土建解耦：一次规划，分期投资，快速部署 土建和IT建设分离，大楼主体及基础水电一次性建设完成，数据中心模块则按需灵活部署。数据中心模块各组件均为标准化产品并预留接口，可快速生产发货、现场快速组装，有效提高ROI，Capex下降10%。

3、模块内部件与通道结构件解耦：灵活应对未来变化服务器生命周期一般为3-5年，数据中心为10-15年，当未来一轮服务器配置变化，微模块灵活调整内部供配电和制冷的配比即可应对，大大提高微模块未来的可用性。

4、密封通道+冷冻水行级空调降低PUE至1.5 密封通道设计，隔离冷热气流，行级空调就近制冷、就近热量转移，消除局部热点，大幅提高制冷效率，现场测试PUE低至1.5，OPEX降低35%-40%。

5、智能管理架构：单模块监控与集群监控提高运维效率 每个微模块部署一台触摸屏，连接到交换机，负责本模块的监控管理；同时提供北向SNMP接口，支持基于微模块的集群管理，界面清晰，大大提高运维效率。

四、单排模块化数据中心KITOZER(开拓者）智能模块化数据中心融合了供配电系统、机柜系统、制冷子系统、综合布线及智能管理系统等。是基于云计算及移动互联网等业务的飞速发展，骤增的IT密度与能源消耗使传统数据中心面临诸多挑战，为满足未来云计算及虚拟化需求，有效提高数据中心的工作效率，控制投资成本等需求而研发的新一代数据中心基础设施解决方案。

（一）、用户价值

1、绿色节能

（1）采用密闭冷/热通道技术，避免冷/热气流的混合，大幅降低能耗

（2）针对高密场景，采用行间空调实现近端制冷，显著提升制冷效率

（3）与传统数据中心相比减少30%~50% 的能耗，PUE低可达1.3

2、快速部署

（1）工厂预制部件，现场快速组装， 部署周期减少到 2-8 周，建设周期缩短50%以上，场地限制少

（2）可支持水泥地面和防静电架空地板安装， 低仅需2.8米净高

3、安全无忧

（1）供电、制冷等关键部件均采用N+X设计，提高系统可用性。

（2）工厂预制部件，工厂测试，工厂组装，杜绝现场摸黑。

4、智能管理

（1）智能管理系统，可实现对数据中心基础设施动力、环境、视频、门禁的全领域统一监控

（2）集成告警管理、报表管理、工单管理、能效管理等功能，实现全面智能管理

（3）提供标准化的北向接口支持上层管理系统集成

（二）应用场景

适用于中小型数据中心：县市级政府部门、中小企业、分支机构、医院、中小学等核心业务机房 建设标准：B/C级 适用方案：1-2个ALL IN ONE模块 内置UPS/HVDC、后备电池 列头柜在线维护、热插拔、平衡负载 高效精确制冷风冷型列间空调 能效管理、空间管理

适用于大型数据中心：IDC、大型企业、云中心等核心业务中心机房建设标准：A/B（T4/T3）级适用方案：1-2个ALL IN ONE模块 后备电源集中供电 风冷/冷冻水制冷 资产管理、资源管理、能效管理、运维管理

五、双排模块化数据中心

（一）用户价值

1、绿色节能

(1) 采用密闭冷/热通道技术，避免冷/热气流的混合，大幅降低能耗

(2)针对高密场景，采用行间空调实现近端制冷，显著提升制冷效率

(3)与传统数据中心相比减少30%~50% 的能耗，PUE低可达1.3

2、快速部署

(1)工厂预制部件，现场快速组装， 部署周期减少到 2-8 周，建设周期缩短50%以上，场地限制少

(2)可支持水泥地面和防静电架空地板安装， 低仅需2.8米净高

3、安全无忧

(1)供电、制冷等关键部件均采用N+X设计，提高系统可用性。

(2)工厂预制部件，工厂测试，工厂组装，杜绝现场摸黑。

4、智能管理

(1)智能管理系统，可实现对数据中心基础设施动力、环境、视频、门禁的全领域统一监控

(2)集成告警管理、报表管理、工单管理、能效管理等功能，实现全面智能管理

(3) 提供标准化的北向接口支持上层管理系统集成

（二）应用场景 适用于小型数据中心：县市级政府部门、中小企业、分支机构、医院、中小学等核心业务机房 建设标准：B/C级 适用方案：1-2个ALL IN ONE模块 内置UPS/HVDC、后备电池 列头柜在线维护、热插拔、平衡负载 高效精确制冷风冷型列间空调 能效管理、空间管理

适用于中大型数据中心：IDC、大型企业、云中心等核心业务中心机房。建设标准：A/B（T4/T3）级。适用方案：1-2个ALL IN ONE模块 。后备电源集中供电 风冷/冷冻水制冷 资产管理、资源管理、能效管理、运维管理

六、密封冷通道部分

（一）机柜部分

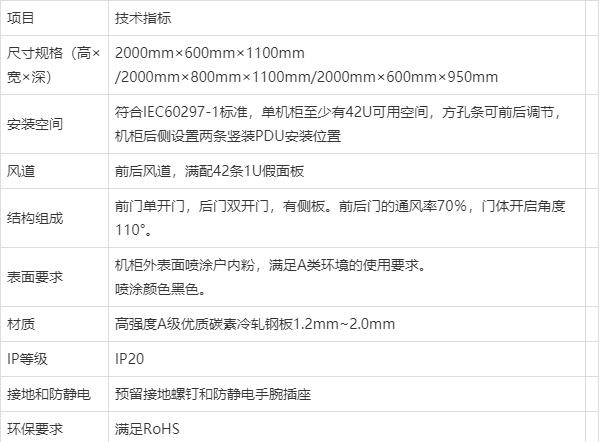

1、机柜 模块化数据中心大可配置N台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。

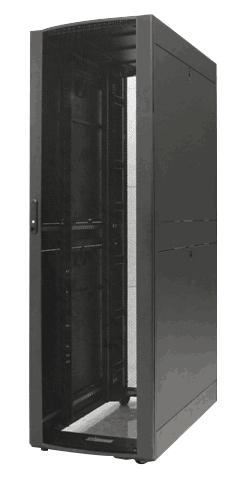

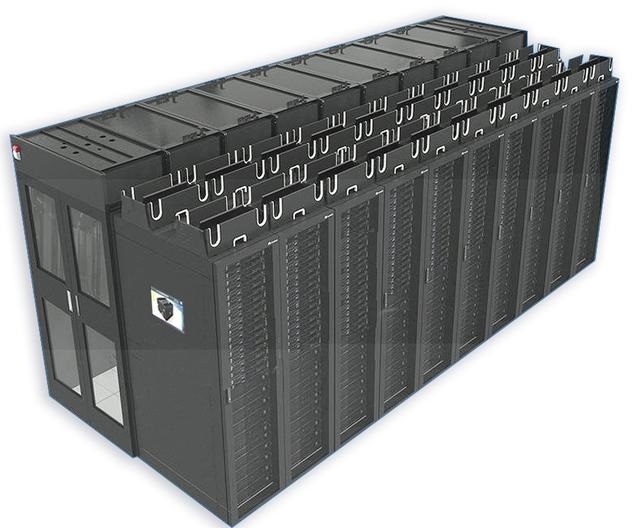

2、柜外观 模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。机柜外观如图所示。

六、密封冷通道部分

（一）机柜部分

1、机柜 模块化数据中心大可配置N台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。

2 、机柜外观 模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。机柜外观如图所示。

（二）密闭通道 模块化数据中心的密闭通道主要由端门和天窗组成。

1、端门

 （1）、密闭通道的端门分为推拉门和双开门两种方案，可根据客户的需求选配。

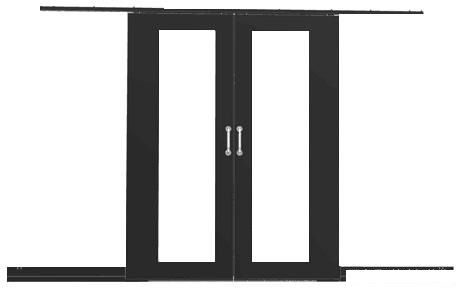

 （2）、推拉门尺寸：高×宽×深 =2050mm×1200mm×42mm。 推拉门采用推拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。推拉门外观如图所示。 推拉门外观示意图

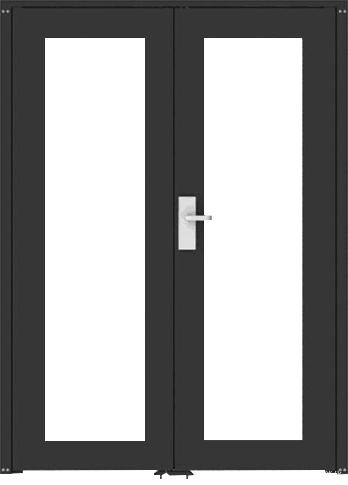

（3）双开门尺寸：高×宽×深 =2050mm×1200mm×42mm。 双开门整体与机柜通过螺钉联接，可以保证系统的独立性。门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求。门板下部安装密封毛刷，可以提高模块的密闭性。双开门外观如图所示。

 （4）、双开门外观示意图

2、天窗

（1）密闭通道采用平顶结构方案。

（2）平顶天窗尺寸：高×宽×深=350mm×1200mm×600mm。

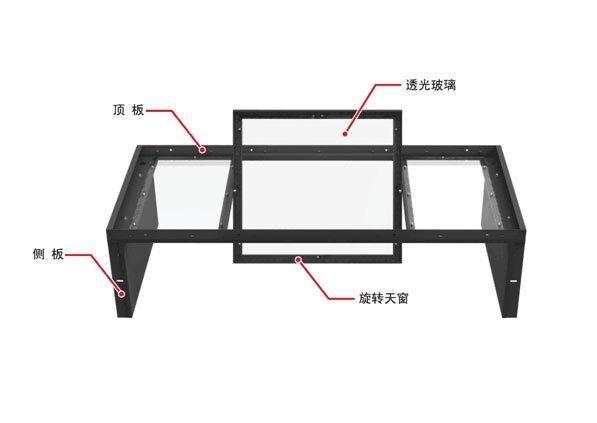

（3）平顶天窗由侧板、顶板、旋转天窗组成，以单个机柜为扩展模块单元。旋转天窗通过FuseLink销钉与顶板联接，工作状态下天窗处于水平状态，消防状态下FuseLink熔断，天窗在重力作用下自动打开，保证灭火气体进入通道。平顶天窗外观如图所示。 （4）平顶天窗示意图

3、供配电系统模块化数据中心具有两种制式的配电方案，包括380V/50Hz电压制式和480V/60Hz工业电压制式。供配电系统包括UPS（Uninterrupted Power Supply），PDF（Power Distribution Frame）和PDU（Power Distribution Unit）。

（1）概述 模块化数据中心外部电源经UPS输出至PDF，PDF输出三相电源到各个机柜的PDU，PDU输出电源至机柜内设备 。 （2）UPS

   1）UPS为模块化数据中心提供不间断供电的保障，当市电/油机电源紧急断电时，通过蓄电池供电，能够满足单服务器机柜大功率9kW 的应用场景。

  2）380V电压制式：模块化数据中心配置360kVA 的模块化UPS，由三台120kVA的UPS组成，可以在20kVA~360kVA 容量范围内灵活配置，满足单服务器机柜3kW、6kW、9kW的需求。

 3）480V电压制式：模块化数据中心配置400kVA 的模块化UPS，由二台200kVA的UPS组成，可以在125kVA~400kVA 容量范围内灵活配置，满足单服务器机柜3kW、6kW、9kW的需求。UPS外观如图所示。

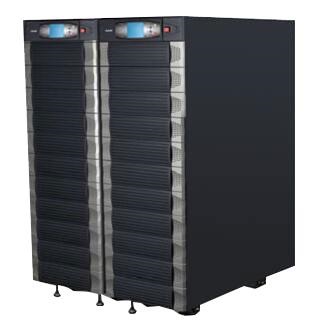

 4）、UPS外观图

（4）PDF配电柜 PDF柜内每一路带有电量测试仪，用于测量输入三相交流电的参数（电压、电流、频率、功率、功率因数等），通过RS485接口上传至监控系统。PDF的输出空开按照单行大14个服务器机柜配置，支持服务器功率平滑提升至9kW。PDF外观如图所示。 PDF外观图

六、智能动环监控系统

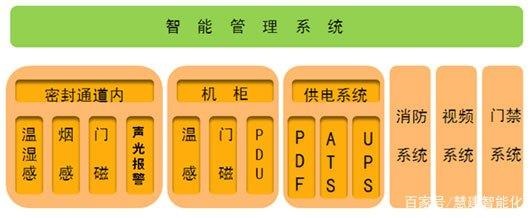

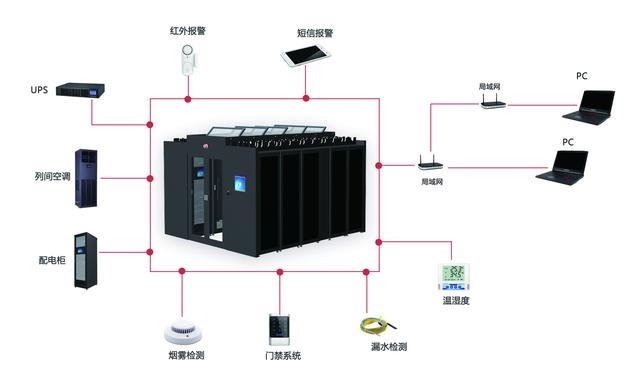

（一）概述智能监控系统具有集中管理功能，同时支持对监控系统的远程管理与维护，远程操作界面与本地操作界面保持一致。监控系统主要针对模块化数据中心基础设施层各组成系统，如配电、制冷、安防及环境等系统，系统内各组成设备或部件的运行状态进行实时监控。 监控系统采用分层式架构，主要分为数据采集层、数据运算及信息处理层、智能管理平台层。 监控系统通过对模块化数据中心基础设施层内的各设备、部件、环境运行参数及相关信息的实时采集分析、运算与处理，实现对数据机房运维及业务等全方位的智能化管理，以充分实现模块化数据中心的可用性、开放性与可扩展性，并确保数据中心的安全性。 模块化数据中心的监控量做为集中监控系统中的一个组成部分，通过交换机，将信号统一上传至中心机房的服务器上。模块化数据中心的监控架构如图所示。监控系统功能框图如图所示。模块内监控系统架构如图所示。

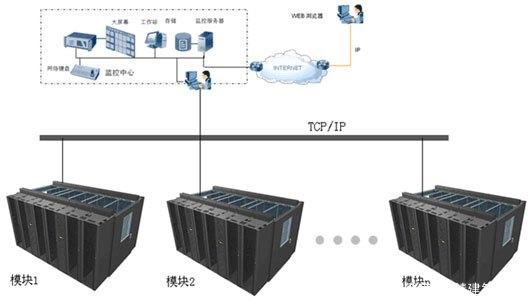

 1、模块化数据中心监控架构示意图

2、监控系统功能框图

3、模块内监控系统架构图

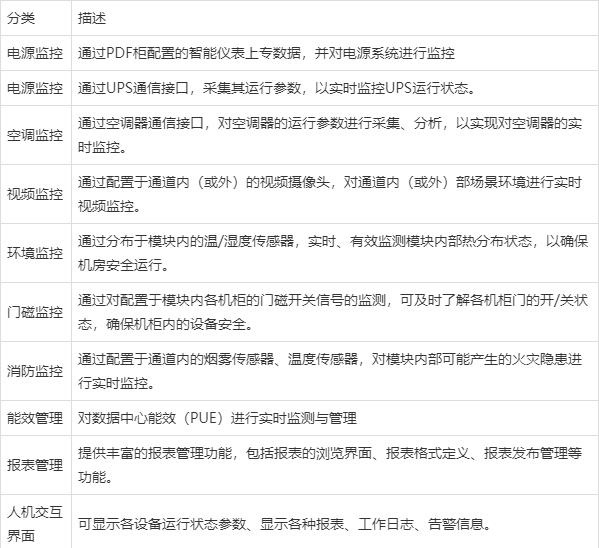

（二）、智能动环监控系统组成

（三）能源管理 （电力计费功能）

1、能源管理包括电源系统监控和机房能效管理

2、电源系统监控： 系统通过PDF、ATS、UPS及蓄电池上的智能仪表标配的RS485（或FE）接口，对机房供电系统各类电参数信息进行采集、分析，并通过人机交互界面进行实时显示。电源系统监控架构如图所示。

3、机房能效管理： 能效（PUE）管理是通过对机房总用电情况及机房IT设备用电量进行实时监测，以清晰 反映出机房整体及机房IT设备电量消耗分布情况。并通过这些数据进行统计分析，计算出机房PUE值。机房能效管理软件界面如图所示。

4、能源管理架构示意图

5、能效管理软件界面示意图

（四）空调系统监控

（1）智能监控系统通过精密空调标配的RS485（或FE）接口，对精密空调参数进行采集，并在人机交互界面进行实时显示。并可根据空调器厂商对产品可控性的开放深度，实现对空调器开/关机、运行参数设置等操作集中及远程控制。

（2）系统具有多机组联网集中控制功能，通过联网集中控制，可实现对组网内各机组进行开/关机、设定温度值、风扇电机转速、运行模式等操作控制。

 （五）机房环境监测 智能监控系统可实时显示机房通内温湿度传感器所检测到的温湿度值，可设定每个温湿度传感器温度与湿度的上限与下限值。当任意一传感器检测到的数值超过设定值时，监控系统发出相应报警。 温湿度传感器安装在模块通道内，对通道内环境进行数据采集。

 （六）机房漏水监测

（1）空调有漏水检测功能（为绳式检测方式），对空调器可能发生的漏水，可通过空调器自身的通信端口上传相关漏水信息并发出相应告警。绳式漏水检测方式由漏水感应绳与漏水控制器组成，沿精密空调四周敷设漏水感应绳，感测空调器冷凝水的漏水状况并通过漏水控制器通信接口上传信息。从而实现对漏水的实时监测，确保机房安全运行。

（2）当检测到发生漏水时，人机交互界面自动切换到漏水监控界面，显示漏水位置、发出报警。同时对报警事件进行记录、存储。

（七）视频监控

1、视频监控可实现如下功能：

（1）可对机房内及密闭通道内区域实时视频监控，监控录像系统存贮时间小于1个月。

（2）同时支持模拟及网络摄像头。

（3）支持对不少于两个（网络型）摄像机的电动云台及远程调焦控制功能、视频图象信号的切换、存贮、重放、多画面分割功能。

（4）可与门禁系统实现联动，当收到门禁系统的联动信号时，可控制摄像头对进门区域进行录像存贮（联动功能可视需求进行屏蔽设置）。

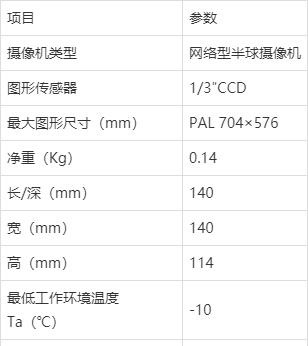

 2、视频监控技术参数如表所示：视频监控技术参数表

（八）门禁管理 门禁系统是机房的门禁。门禁系统由门禁控制器、读卡器组成，具有人员进出权限设置及管理功能，有开门超时报警功能。要求有与视频监控系统联动控制功能，当发生开/关门动作时，通过上传通信端口将开/关门信息发送至视频系统，以实现与视频系统的联动。

（九）告警功能 根据系统实际运行控制需求，可对机房内的各被监控设备运行参数及环境参数，进行预警和告警阀值设置，设定值将保存在系统数据库内。监控管理系统对各设备和传感进行数据采集， 并与数据库内对应设定值进行比对，当采集数据超过设定范围时，系统将产生告警事件。同时用户也可根据需要，对告警事件进行分级设置。

1、告警管理 智能监控系统可对告警事件按优先级的高低进行处理，并具备过虑机制以消除误告警。

 2、联动控制通过设定联动逻辑，可实现不同设备之间及不同子系统之间联动。即可通过某个对部件或子系统设定一些事件触发条件，当满足这些条件时，该部件或子系统会自动执行对另一个部件或子系统的触发控制。

3、报表管理 智能监控系统提供丰富的报表管理功能，包括各种报表的浏览界面、报表格式定义、报表发布管理等。报表分为日报表、周报表、月报表、年报表和监控报表等，报表提供电子表格和曲线图形、柱状图、饼图等形式。用户可以对历史数据以Excel表格形式（或可定制的格式）进行导出操作，可支持pdf格式的数据文件，供存档和分析处理。 日志管理：智能监控系统通过对历史运行数据、事件及告警，按时间进行分类，实现日志管理

 4、远程管理 智能监控系统提供完整的Web功能，授权用户可通过浏览器对监控系统访问。

（十）、消防系统 模块化数据中心的消防需要依赖于数据中心机房内已有的消防系统。 数据中心机房的消防系统主要采用气体消防灭火系统。模块化数据中心的密闭通道内安装温感和烟感报警器，一旦有告警，将上报至机房的消防系统；当温度达到58℃时，模块化数据中心顶部天窗上的FuseLink自动熔断，旋转天窗自动打开，让中心机房内的消防气体扩散到模块化数据中心内。

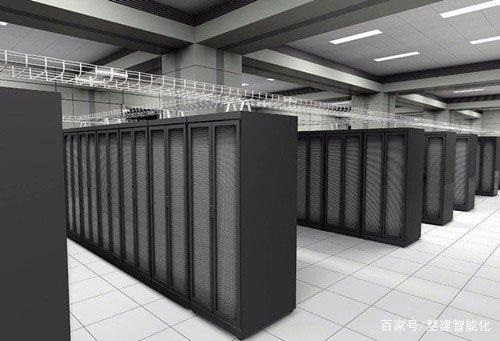

 七、综合布线模块化数据中心在顶部安装走线槽，实现线缆的有序管理。

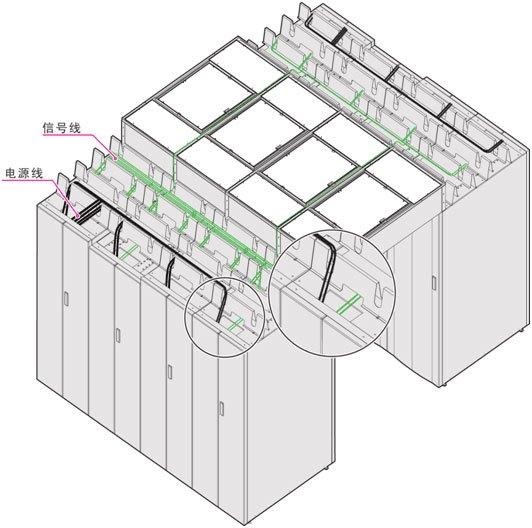

（一）、走线槽 走线槽分为信号线走线槽和电源线走线槽，分别用于信号线和电源线走线。在每个机柜顶部中间有走线孔，方便线缆连接至机柜中。走线槽可实现长度方向的扩容，且在相交时分上下两个通道走线，实现电源线和信号线的分层管理。在天窗的结合部有线缆绑扎孔，方便线缆的绑扎。走线槽如图所示。 1、走线槽示意图

2、两个模块化数据中心之间通过机房走线架进行连接，走线架分为电源线走线架和信号线走线架。

 3、空调的管路和电源线单独配置走线架。

（二）电源线

 1、模块化数据中心电源线包括：

（1）380V/50Hz应用场景

（2）380V UPS系统电源线

（3）380V 空调系统电源线

（4）380V 模块内部IT机柜的电源线

 （5）480V/60Hz应用场景

（6）480V UPS系统电源线

（7）480V 空调系统电源线

（8）480V 模块内部IT机柜的电源线

（三）、数据系统电缆和辅料

1、数据系统电缆和辅料满足如下要求：

（1）、每排机柜设置列头柜（内部放置配线架和交换机），用于汇聚服务器机柜和信号的上行；

（2）、每个服务器机柜顶部放置1个高度为1U、宽度为19英寸的6类网线配线架作为基本配置；

 （3）、根据每列放置机柜的数量扩充列头柜配线架的数量。

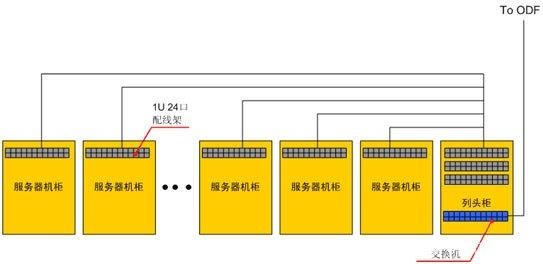

2、数据系统电缆互联示意图 ：

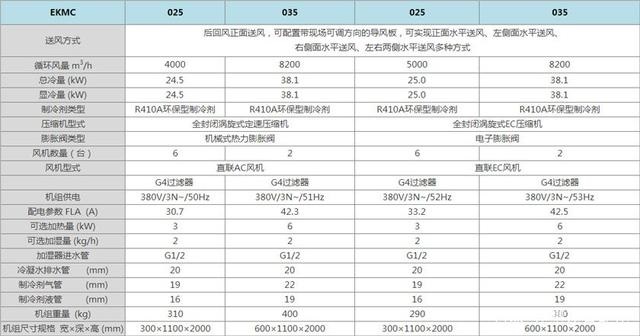

八、列间（行间）精密空调模块化数据中心采用行级水平送风空调进行制冷。

 1、概述

（1）模块化数据中心内，空调同设备机柜一起，共同组成密闭冷（热）通道，实现冷热空气隔离。模块化数据中心采用的空调为水平送风方式，气流路径为后进前出，其将将服务器排出的热风吸入冷却后吹出；冷空气再被服务器吸入、排出，如此反复。（2）水平送风空调靠近热源，送风距离大大缩短，从而减少气流沿程压力损失和冷空气的泄露量，提高了冷量的利用效率。 （3）模块化数据中心标准模块应用在300m2以下的空间，大支持单机柜的功率密度达到9kW，冷、热通道的宽度均为1.2m。 （4）空调的室内机顶部或底部有制冷剂管路、电源和信号线路、排冷凝水管路等接口。室内机外观如图所示（实际外观根据配置确定）。

2、室内机外观图

空调室外机（T1工况，环境高温度43℃；T3工况，环境高55℃时可定制。）在确定安装位置时周边要预留不少于1.5m的安装维护通道。室外机外观如图所示（实际外观根据配置确定）。

 3、室外机外观图

风泠

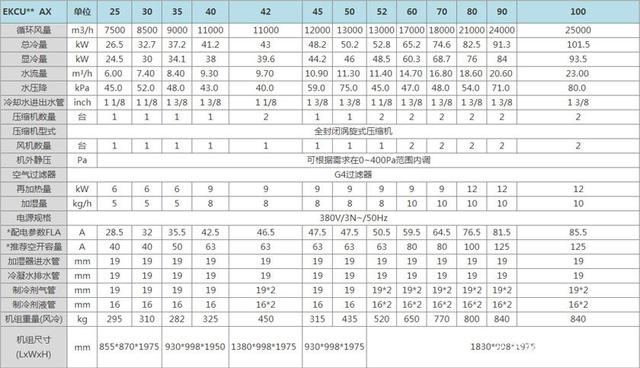

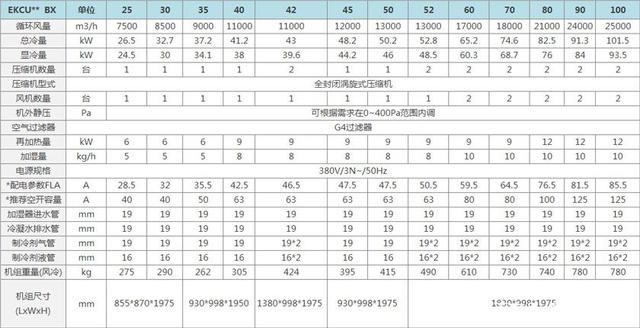

九、房间级精密空调

风冷

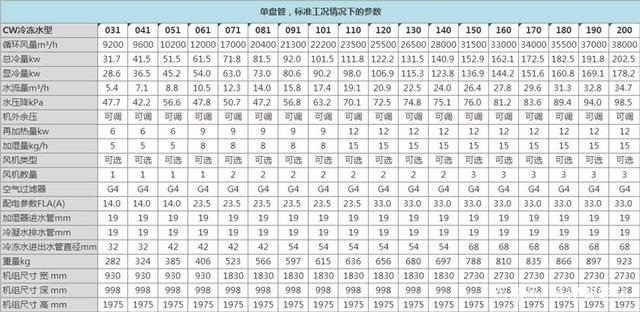

冷冻水

水冷

十、智能低压配电柜KITOZER(开拓者）智能低压配电柜包含ATS切换配电柜、UPS输入配电柜、UP输出配电柜、市电分配柜、配电箱等。

1、智能化程度高

（1）、显示单元标配LCD数字化管理器，可以显示进线及出线的三相电压、电流、功率、功率因数、电度等参数（2）、标配有RS485通讯接口．

2、可靠性高关键器件全部采用正泰、ABB、施耐德、西门子、ASCO、OBO等国际一流品牌

3、冗余设计柜内铜排电缆按实际发生电流冗余标准配置．

4、防雷设计标配C级防雷，对于进线柜也可选配B级防雷．

5、柜体高标准选材和设计

（1）标准柜体的框架、角规选用无焊接多折型材，角规厚度不小于2mm，框架板材厚度不小于2mm，前面门板

（2）厚度不小于1.5mm，其他面板厚度不小于1.2mm；设备的金属构建表面均进行防锈和喷涂处理，符合SSPC标准。

（3）柜四角可选装吊环，底部可选配转轮和支脚：柜体有标准的电缆进出孔，可以灵活上下出线

6、方案灵活KITOZER(开拓者）智能低压配电设计经验丰富、产品工艺成熟，可以按照客户要求定制。

7、适用场合

（1）适合中大型机房，非列头配电柜部分。如市电油机切换柜、UPS输入输出柜、动力配电柜、空调切换柜 等等，可组成各种配电结构

（2）配电容量大电流等级可达6300A。

（3）配置万德智能WDM系列配电监控模块，可检测配电柜内主路或支路电参数信息。

（4）并可通过通讯接口RS485，上传信息给后台管理系统。

（5）可选配电柜柜体结构形式，固定或抽屉式。

8、技术参数

十一、精密配电柜（列头柜）开拓者"KITOZER"系列智能配电柜，可谓是当今IT系统的佳配电方案，支持热插拔模块化设计，方便客户依据数据中心的IT负载以及企业发展需求，灵活配置、升级和管理配电系统。其易于管理的特点有助于大幅度提升系统工作效率，有效减少人为失误。

1、彩色触屏操作、界面简单直接采用图形显示方式，轻触屏幕即可了解各项关键参数，可简化维护行为并有效减少人为失误。2、智能配电监控系统

（1）、主路、支路全电量参数全监控，数据全，精度高。

（2）、国际品牌配件

（3）、断路器均采用施耐德、ABB等国际一线品牌，可靠性、安 全性高。

（4）、支持热插拔、模块化设计

（5）、断路器、监控模块化热插拔设计，杜绝断电灵活扩容 高效、灵活通讯方案

（6）、支持TCP\IP、RS485、MODBUS、SNMP等多种通讯方式 及通讯协议，快速高效与后端监控平台对接。

（7）支持上\下进线无需额外配件即可实现上/下进线，轻松应对各种安装需求。3、主路监控

提供单线运行图，帮助客户及时了解供电线路、主电源、断路器和配电模块的新状态，以及电压、电流、功率、电源和谐波等信息。配电系统状况一览无遗。4、支路监控实时监测显示所有支路电压、电流、谐波、电量和功率等电参量信息。5、详尽事件记录可记录多5,000个事件，可据此配置警报以免系统因超载或环境因素而发生故障。

十二、施耐德双排微模块冷通道产品规格

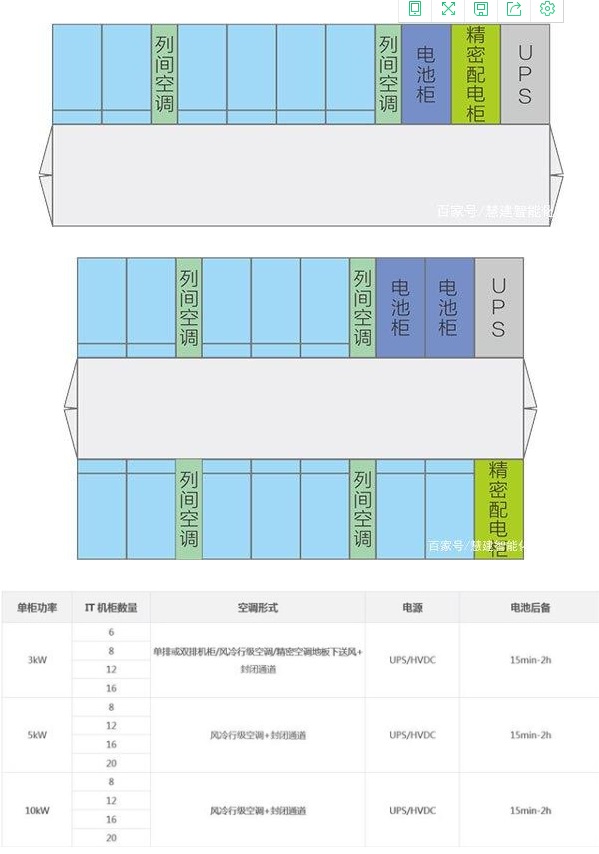

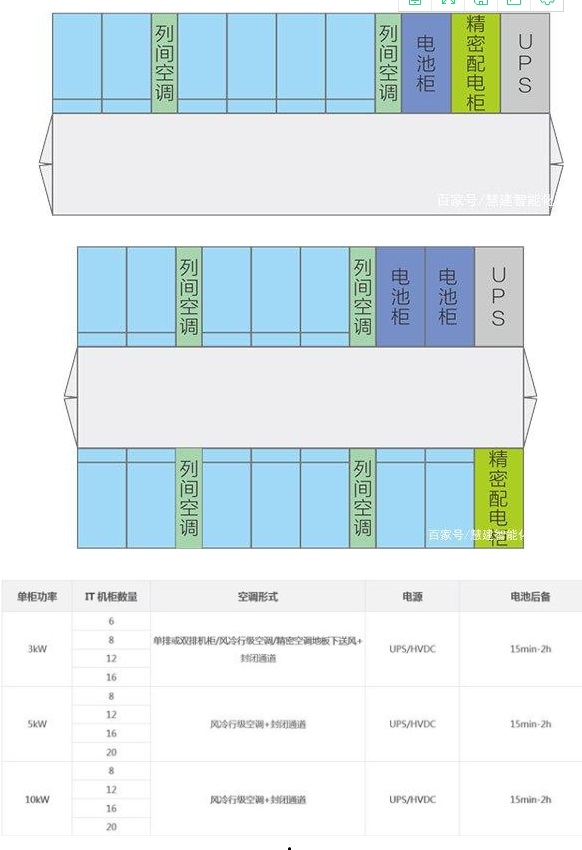

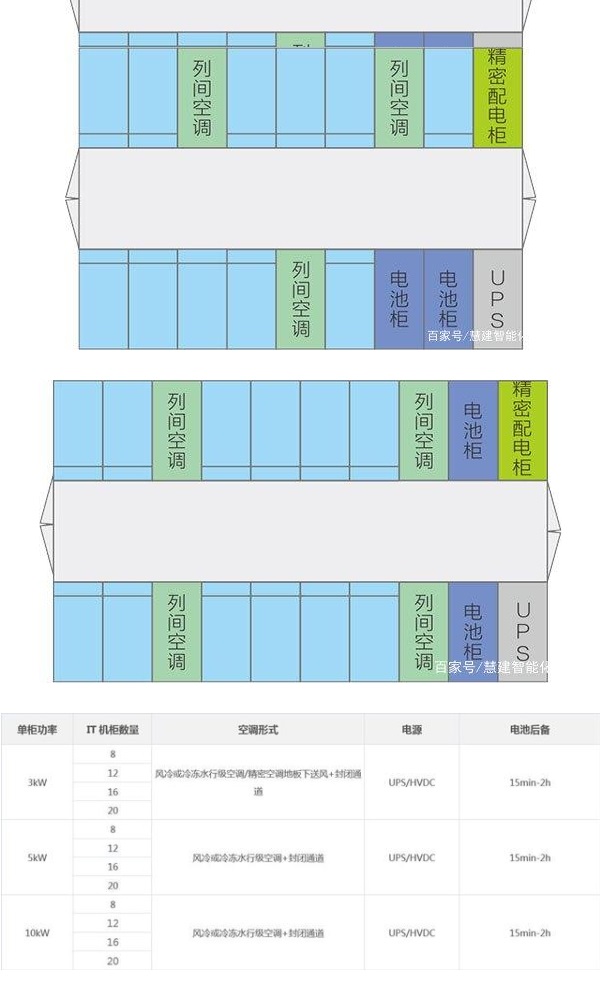

（一）6个机柜双排微模块冷通道数据中心产品规格

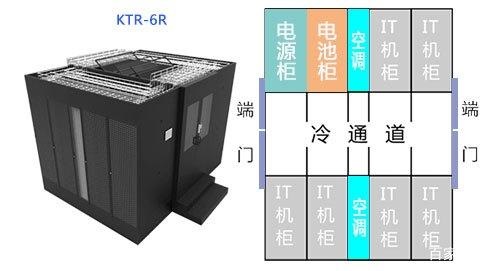

●产品型号1 :KTR-6R●UPS容量: 20KVAX1台●空调容量: 20KW●空调数量: 20KW列间空调*2台●IT机柜数量: 6个●单机柜功率: 3KW●冗余: N●备用时间: 30分钟(可选配)●机柜尺寸: 600x1200x2000 (宽*深*高mm)●模块尺寸: 2700x 3600 (长*宽 mm )（二）、8个机柜双排微模块冷通道数据中心产品规格

●产品型号2:KTR-8R●UPS容量: 30KVAX 1台●空调容量: 50KW●空调数量; 25KW列间空调*2台●IT机柜数量: 8个●单机柜功率: 3KW●冗余: N+1●备用时间: 30分钟(可选配)●机柜尺寸: 600x1200x2000 (宽*深*高mm)●模块尺寸: 3300 X3600 (长*宽 mm )（三）、10个机柜双排微模块冷通道数据中心产品规格

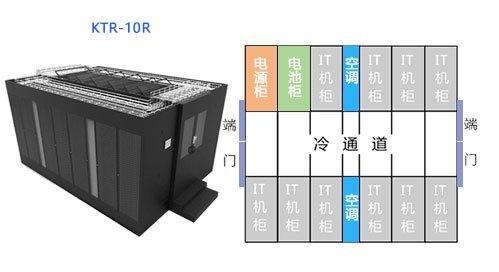

●产品型号3:KTR-10R●UPS容量: 40KVAX 1台●空调容量: 50KW●空调数量: 25KW列间空调*2台●IT机柜数量: 10个●单机柜功率; 3KW●冗余: N+1●备用时间: 30分钟(可选配)●机柜尺寸: 600x1200x2000 (宽*深*高 mm )●模块尺寸: 3900 X3600 (长*宽 mm)

●产品型号4:KTR-10R●UPS容量: 80KVAX 1台●空调容量: 60KW●空调数量: 20KW列间空调*4台●IT机柜数量: 10个●单机柜功率; 6KW●冗余: N+1●备用时间: 45分钟(可选配)●机柜尺寸: 600x1200x2000 (宽*深*高 mm) ●模块尺寸: 4800 X3600 (长*宽 mm)（四）、12个机柜双排微模块冷通道数据中心产品规格

●产品型号5: KTR-12R●UPS容量: 80KVAX 1台●空调容量: 80KW●空调数量: 20KW列间空调*4台●IT机柜数量: 12个.单机柜功率: 5KW●冗余: N+1●备用时间: 45分钟(可选配)●机柜尺寸: 600x1200x2000 (宽*深*高 mm) ●模块尺寸: 5400 X3600 (长*宽 mm)（五）、14个机柜双排微模块冷通道数据中心产品规格

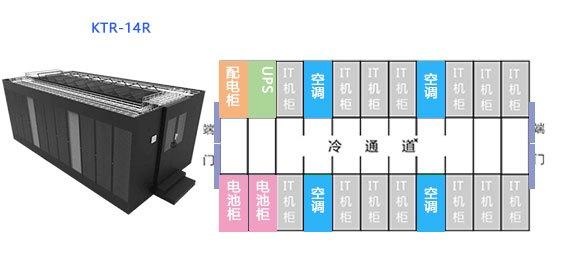

●产品型号6:KTR-14R●UPS容量: 120KVA X 1台●空调容量: 120KW●空调数量: 30KW列间空调*4台●IT机柜数量: 14个●单机柜功率: 6KW●冗余: N+1●备用时间: 15分钟(可选配)●机柜尺寸: 600x1200x2000 ( 宽*深*高 mm )模块尺寸; 6600 x 3600 (长*宽 mm)（六）、18个机柜双排微模块冷通道数据中心产品规格

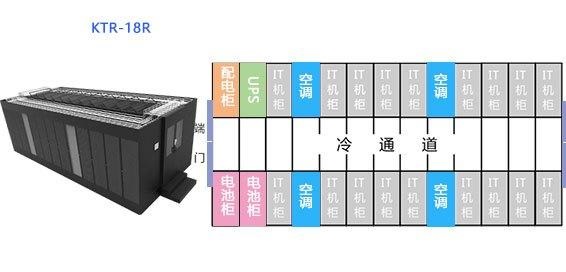

●产品型号7:KTR-18R●UPS容量: 120KVA X 1台●空调容量: 120KW ●空调数量: 30KW列间空调*4台●IT机柜数量: 18个单机柜功率: 5KW●冗余: N+1●备用时间: 15分钟(可选配)●机柜尺寸: 600x1200x2000 (宽*深*高 mm)●模块尺寸: 7800 x3600 (长*宽 mm )
