产品名称：商宇UPS电源GP33系列工频机250KVA-600KVA

产品介绍

       商宇UPS电源GP33系列250-600kVA三进三出在线式双变换不间断电源产品，是针对精密用电场合，采用全新的全数字化控制技术、一体化的设计理念研制出的新一代智能 UPS 电源。系统采用在线式双变换拓扑架构设计，隔离了电网对负载设备的干扰。产品性能指标达到国内先进水平，具有很强的性价比，能为各行业客户提供安全可靠的不间断电源保障。

产品功能

-- DSP 全数字化控制技术

● 核心电路采用 TI 新一代高速 DSP（2833X），速度快，精度高，一致性好；

● 双 DSP 全数字化控制，提高控制的可靠性、灵活性、安全性和稳定性。

-- 优异的电气性能

● 纯在线双变换式结构，为负载提供安全、稳定、可靠的电源保障；

● 三 进 三 出 双 变 换 结 构， 支 持 380/400/415V，50/60Hz 电 网 体系；

● 输出功率因数 0.9，100kVA 的 UPS 额定带载为 90kW，带载能力比输出功率因数 0.8 的系统高 12.5%，适用于各类负载；

● 具有开机自诊断功能，便于及时发现问题，避免产生任何损失；

● 具有单机及并机系统经济运行模式（ECO 模式）功能，系统效率高，节能环保，降低客户的运行成本。

-- 完备的监控功能

● 大屏幕中 / 英文 LCD 显示和 LED 状态指示；丰富的 UPS 信息显示。

-- 环境适应能力强

● 宽输入电压范围和宽输入频率范围，电网适应能力强；

● 输入端口标配防雷模块，适应各种恶劣气候和地理环境；

● 具有输入软启动功能，方便燃油发电机或其他发电设备接入。

-- 完善的保护措施

● 风扇检测告警、浪涌保护、短路保护等各种保护非常全面，确保 UPS 运行的可靠性；

● IGBT 和 SCR 均采用新的功率模块，抗冲击能力强；驱动电路保护功能齐全，提高了系统的可靠性。

-- 高输入功率因数，绿色环保节能

● 接入谐波滤波器时，输入功率因数高达 0.95，提高了对电网的利用率，降低了 UPS电源的运行成本；

● 接入谐波滤波器时，输入电流总失真度可低于 4.5%，低谐波电流、绿色环保、节能高效。

-- 外置具有脱扣保护功能的电池智能控制开关盒

● 电池开关内置欠压脱扣器，可实现智能化控制，在各种异常工作情况下可及时分断，使电池和主机隔离，保护设备，提高电池寿命；

● 内置专用控制电路板，可检测电池输入电压，在电池接反时将无法闭合开关，可靠保护设备；

● 内置专用控制电路板，已集成多路电池温度检测，可实现电池在不同温度下的补偿，大幅度提高电池寿命。

-- 智能并机功能

● 单机标配并机功能，可实现 8 台 UPS 无主从自主并联运行；

● 并机情况下可根据输出负载量大小自动关闭部分逆变器，负载增大时自动开启逆变，节约能源。

-- 丰富的选件

● 上进线选件

● SNMP 卡

● 电池温度变送器

● 并机线缆

● 5 次滤波器

● 11 次滤波器

● 电池接地故障仪

● 输入隔离变压器

● 旁路均流电感

● LBS 组件

● 干节点卡

-- 系统可靠性高

● 系统内风扇冗余设计，控制电源冗余设计，独特的系统防护设计，特殊防护的电路板设计等，提高了系统可靠性;

● 标配输出隔离变压器，隔离市电及油机对负载的影响;

● 对 UPS 逆变输出电容电流进行检测，方便提前判定易损件（输出电容）是否失效，从而更好地提高了系统的可靠性;

● 完善的测试（包含 24 小时老化），保证了系统的高可靠性;

● 系统采用高品质的品牌器件，确保了整机的高可靠性。

-- 智能化的 LBS 技术

● 独特的智能 LBS 技术，利用 LBS 同步功能组件实现 UPS 多机双母线功能。

-- 允许 100% 不平衡工作

● 带不平衡负载能力强，在三相负载 100% 不平衡时也能正常可靠供电，且输出电压稳压精度高，满足 I 类 UPS 指标要求。

-- 智能化的电池管理

● 具有电池均 / 浮充自动控制、充电温度检测和补偿功能，延长电池使用寿命，减少电池维护次数；

● 用户可根据电池特点设置电池大均充电流，防止过大的充电电流对电池的损害；

● 定期对电池进行自动维护自检，及时发现电池的问题；

● 完善的电池保护功能（过欠压，过充，过放电，反接等），保护电池不受损坏。

-- 超强的网络监控管理功能

● RS232，RS485 通讯接口方便 PC 连接，监测 UPS 运行状态；

● 远程 SNMP 卡、Modbus 卡、485 卡管理功能，方便任何时候，任何地方监控 UPS。

-- 易维护

● 内模块化设计，现场维护方便快捷、时间短；

● 内置手动维修旁路，维护不需中断负载供电；

● 更换电池无需停止 UPS 的运行，可在线更换；

● 丰富的告警信息及事件记录，具有历史记录和故障数据查询和下载功能。

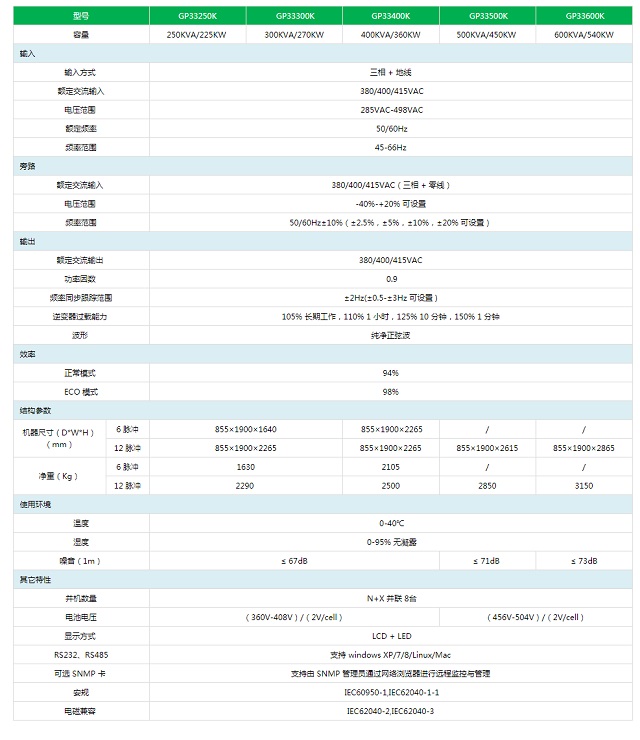

商宇UPS电源产品技术参数
