产品名称：普罗太克ALP系列工业级UPS 10KVA-800KVA

普罗太克UPS电源ALP工业级标准UPS汇聚美国普罗太克科技有公司（PROTEK TECHNOLOGY L.L.C.）多年的研发经验，根据美国军用标准设计，整机原装进口，在强调系统高可靠性和高安全性的前提下，设备的设计思想和制造工艺符合今后数十年电力电子行业发展的趋势，是真正高智能化、高可靠性、高稳定性、高效率的不间断电源产品。该系列产品中国大陆工业领域有着丰富的应用经验和工程经验，是一款注重产品特性和安全可靠的工业级UPS装置。

基本规格

10KVA~800KVA

单进单出、三进单出、三进三出

可根据实际要求量身定制特殊规格的输入输出电源装置。

应用场合

    在需要保护的局域网、大型的服务器机房、数据网络管理中心，在工业制造如电力行业，石化、天然气、煤矿、钢铁、冶金、玻璃、制药、食品、塑胶行业半导体晶元厂、轨道交通、生产流水线以及医疗电气装置，UPS装置主要向下列负荷供电：计算机系统、通讯设备、网络设备、监测系统、生产DCS控制系统或工控机系统、PLC控制系统、机床加工设备、数据采集系统、协调控制系统等、精密仪器仪表设备、应急照明、消防及安全报警系统等。

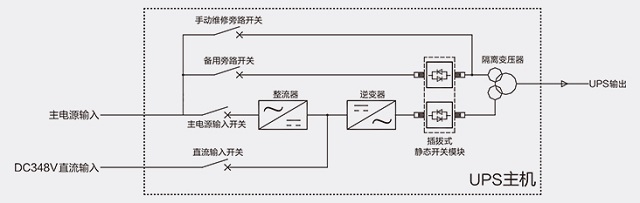

系统构架

主要设计特点:

● 极高的输出品质

   在线式双变换技术（VFI级）、IGBT等先进控制技术及开关组件，模块化设计，高性能数字信号处理器（DSP），复数CPU及软硬件同时兼容， UPS输出质量更高，动态性能更好，实时性更佳，增强系统安全性。

● 超强的过载能力

   110%额定负载保证连续稳定运行，卓越的过载能力和抗干扰能力充分体现了工业级的特点。三相完全独立的逆变器设计，可以保证任何100%不平衡负载不会对系统造成危害且能够稳定输出。

● 适应能力强

   超宽输入电压范围（300VAC~520VAC），有效地拓宽了UPS设备的输入电压范围，同时可有效减少蓄电池组的放电次数，延长蓄电池组寿命。

● 工业标准一体化设计

   整机控制电路和组件配置完全是按照全球各个国家的输入、输出规格和标准定制，如电压380VAC转208VAC或480VAC等，频率50Hz转60Hz等，因此适应于各种工业电源标准的转换和应用。

● 特殊保护功能

   旁路保护优化、三相输入中点浮接、脱落保护等专利设计，即使误操作或市电零线意外脱落也不会造成UPS损坏及负载断电。特殊的的直流冷启动无大电流浪涌、智能调速风扇、控制电路与功率组件的风道独立设计等，都能有效提高系统高可靠性、长寿命运行。

● 操作人性化

   无程序开关机及维修旁路误操作保护，即使误操作开关也不会损坏UPS，使人性化操作成为可能。系统的人机操作设计充分考虑实际使用的安全性及便捷性，用户接口及操作界面设计符合人体结构特征及视觉特征。

● 易维护性

   手动或自动电池测试功能，可以诊断电池是否故障。功率组件及静态开关组件采用即插即用模块式设计，保证了系统的易维护性，缩短了系统的平均维护时间（MTTR＜0.5 hour）。

● 高可用性

   工业环境标准设计，双组静态旁路开关设计，互为备份，关键电路软硬件同时兼容冗余运行，确保产品在其设计寿命内稳定运行，MTBF平均无故障时间大于30万小时。

● 先进性

   保证在今后相当长的一段时间内不需要更新换代，以便将来实现系统平滑升级和扩展的要求。

● 开放性

   考虑了与计算机监控系统的组网，硬件和软件均具有良好的开放性，保证了UPS系统与其他系统的互连性、系统扩展性。完善的历史事件追溯能力，多达154条不正常状况的历史记录，即使无电源，历史记录也不会清除。

● 抗干扰性

   采用了专用的抗静电、抗高压脉冲串、抗雷击设计，超隔离及可靠接地技术，有效防止电磁波、无线电和静电等干扰侵入。符合电磁抗干扰兼容标准EN50091-2。

标准配置

● 输出超级隔离工频变压器

   特殊的工艺设计，完全杜绝来自市电的各种干扰，同时也有效防止负荷故障导致的异常返灌至UPS装置。

● 6脉冲整流模组和无源滤波器

   根据工业要求设计的6-Pulse可控整流模组，配合无源滤波器，降低了谐波也增强了系统的可靠性。

● 全桥式三相独立IGBT逆变模组

   即插即用插拔式设计工业逆变器设计，适用于任何性质的负载，在设计上充分考虑了工业的应用特点，留有充足的带载富余量。

● 静态旁路组件

   采用无触点切换设计，切换时输出无间断、无扰动，且在设计上采用双组静态开关组件互为备份设计，即使一组故障，另一组仍能保证正常切换，从而提高UPS装置的可靠性，保障负荷安全。

● 手动维修旁路组件

   优化了维修旁路静态开关的设计，采用插拔式双组互为备份，维护时仅需拔掉该组件，即可实现UPS装置与市电的完全隔离，确保维护人员的安全。

● 双独立运算的大型DSP控制组件

   双独立且互为备份的DSP数字化控制组件，提高了UPS装置处理各种控制信号的能力，大幅提升系统效率。

● 软硬件互为冗余备份控制组件

   主要控制采用软件控制的同时，也增加了硬件电路控制的备份设计，目的是让UPS装置具备多重及不同模式兼容的控制方法，确保系统极高的稳定性和可靠度。

● 智能风扇调速组件

   散热风扇转速可根据负载状况自动调整，从而有效延长风扇寿命，提高系统可靠性。

● 工业环境设计的重型载型钢结构件

   专为工业环境设计的箱体结构，防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，能耐指定的高、低温度以及支承结构的振动，可以大程度的承受例如地震、坍塌等自然灾害导致的UPS装置的损坏。

● 多菜单显示的LCD操控面板

   LCD菜单多语言可选，显示信息丰富，操作简单易懂，便于维护和操作。

● 可在线电池测试的智能型电池管理系统

   可在不断地情况下操作UPS面板，控制UPS装置对蓄电池进行充放电试验，检验电池的性能，激活蓄电池有利于蓄电池寿命的提高。

● 八组干接点、RS232/485（MODBUS）通讯接口

   报警干接点涵盖了UPS装置的所有可能故障信息，通讯接口也完全适用目前工业环境的所有主流通讯方式。

丰富的选装配置

● 输入隔离工频变压器

   可根据设计要求和规范，选配市电输入隔离工频变压器，有效阻断来自市电的各种杂讯和尖峰，保障整个系统的安全稳定。

● 输出电压、电流、频率变送器

   将UPS的实时输出运行参数以4～20mA模拟量信号的方式传输至用户端监控系统。

● 网络适配卡－SNMP

   UPS装置内置SNMP插槽，选配SNMP网络适配卡后，可实现基于因特网或局域网对UPS装置运行状态及主要运行数据的实时监控，并可通过网络对UPS装置进行远程控制。

● 多台冗余并机组件

   并机方式采用分散逻辑控制，软硬件兼容冗余控制方式，负载均衡度高，无环流，并机系统可靠性极高，即使并机通讯线脱落也不影响并机功能。

● 旁路隔离稳压柜

   主要由输入隔离变压器和高精度稳压器组成，高可靠、超强过载能力。

● 交流输入输出配电屏

   可根据设计要求定制输入、输出馈线柜。

● 主回路双输入切换开关-ATS

   主输入双回路供电，满足高可靠性的要求。

● 12-Pulse整流器

   可选配12-Pulse整流器以降低输入总电流谐波。

● 电池监控模块－DCMANTM

   以隔离方式连接电池组的每颗电池单体，对每颗电池进行全天候的监控，例如内阻、电压、电流、温度等，可自动筛选异常或损坏的电池，并可自动对电池的不良进行修复，同时发出预警，提高了整个系统的安全性。

● 自动叫修模块－UPSCALLTM

   用户可预先设定多组通报电话，随时掌握UPS运行状况。当UPS故障或异常状况发生时，该模块将通过预先设定的电话直接通知管理人员，以便及时采取应对措施。远程控制模块－UPSCANTM

   通过网络监控模式可同时监控1～99台UPS单机，连接距离可达1000米。模块设有可实时监控UPS运行状态及数据的LCD显示界面和LED指示灯，在异常状况发生时，该模块将发出报警蜂鸣声。

● 紧急停止开关-EPO

   紧急停止开关可选配并安装于UPS外部或靠近UPS的地方，当紧急情况发生时，可通过该开关来切断UPS的输出。

● 上进线组件

   UPS主机供货时标配下进线组件，用户可选配上进线组件以满足从设备上方桥架进线的要求。
