产品名称：百纳德UPS电源BG并机冗余系列

产品并机条件

具备以下条件时百纳德UPS电源BG33系列UPS可以实现并机运行：

各台UPS的容量相同，而且具有相同的软件、硬件版本；

各台UPS的主路、旁路及输出均须保证相序的正确和一致；

各台UPS之间并机线呈环形总线结构连接好并机逻辑线和均流线。

产品并机系统特点

BG33系列UPS并机系统的主要特点是：

并联系统中各台UPS的软、硬件与UPS单机完全兼容；

百纳德UPS采用了稳定、可靠、自动冗余的环形并机信号总线结构，在保证系统可靠性的基础上，还为用户提供了极大的灵活性。

在每台UPS的显示面板上均能查看到并机系统的运行情况。

UPS监控单元可监测到整个并机系统的工作状态。

无主从并机，任意一台UPS单机均可作为监控系统的通信主机，通过该UPS单机的通信接口，后台监控可以观察到整个并机系统的总负载情况、并机台数等信息及其全部单机的运行状况。通过其它UPS单机的通信接口，可以观察到整个并机系统总体情况以及本台单机的具体情况。

产品工作原理

一、UPS电源并机系统的组成

图示为两台UPS并机工作方式，多台并机方式原理与此相同。

二、多台并机系统

由M台UPS组成的并机系统中，至少需要N台UPS电源承担负载，这里，M=N+X≤8。

设每台UPS的额定功率为Po，负载总功率的正常大值为Pmax，则(N-1)×Po 冗余并联方式

冗余并机系统可显著提高系统的可靠性。在正常情况下，每台UPS均未工作在满载状态，由每台UPS均分负载，即使负载出现适当的增大，系统仍能维持逆变供电而不会转旁路；当X台UPS出现故障自动退出时，剩余的N台UPS仍能给全部负载供电，维持系统的正常工作。当冗余并机系统失去冗余能力时，并机系统将发出告警并转到旁路进行供电。

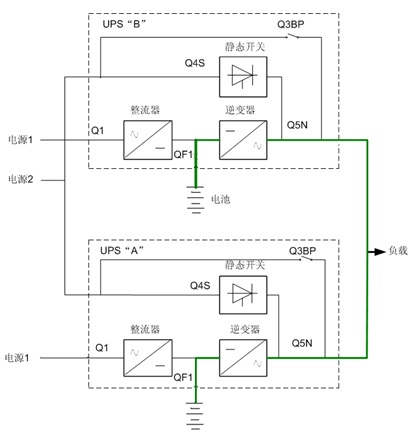

正常运行状态:

负载由UPS A和UPS B的整流器-逆变器向负载供电,同时向各自的电池组充电,每台UPS的逆变器各带50%的负载运行.

电池运行状态:

当市电和发电机均不能正常供电时，UPS的电池组会自动放电，通过逆变器变换为交流后向负载供电，以维持负载一段时间的正常运行。

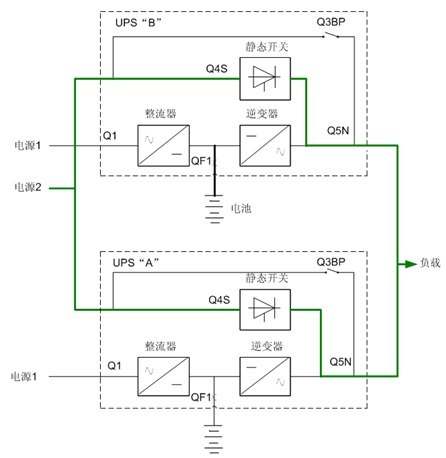

UPS过载状态：

当负载端发生过载时，UPS会根据过载的程度进行不同时间的延时，延时到达后两台UPS的控制电路会自动将负载从逆变器切换到静态旁路上，当过载消失后再自动转回到逆变器上工作。

注：UPS过载电流的设定,是为了使下线的分支保护开关动作跳闸的有效办法。为了保证在UPS下线的任何一路负载出现过载故障时，不会使UPS或开关柜的总开关跳闸，造成更大范围断电故障，因此，UPS下线的每路负载分支开关应与UPS容量保持一定的鉴别性，即：每分支负载开关的容量不应大于单台UPS额定相电流的二分之一。

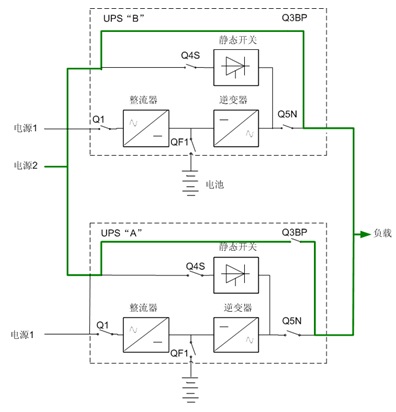

维护状态：

当需要对两台UPS同时进行检修时，可在不中断供电的情况下，将UPS转换至手动维修旁路工作状态，电力通过维修旁路开关继续向负载供电。断开UPS内部的

隔离开关后，即可对UPS进行安全检修。

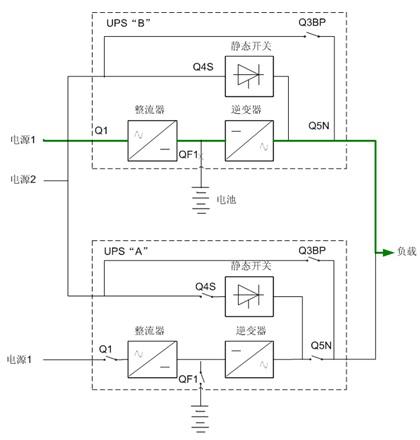

一台UPS故障状态:

当其中一台UPS故障时(例如：UPS A)，它会自动退出运行，由剩下的一台UPS带100%负载。故障的UPS可通过断开其隔离开关进行安全维修，维修之后再投入运行(投入运行时UPS会自动跟踪，二台完全同步后才能并机输出)。

即使在没有发生故障情况下，也可利用这种状态对两台UPS分别进行在线维护保养：清扫灰尘、紧固联接件、检测或更换电池等。

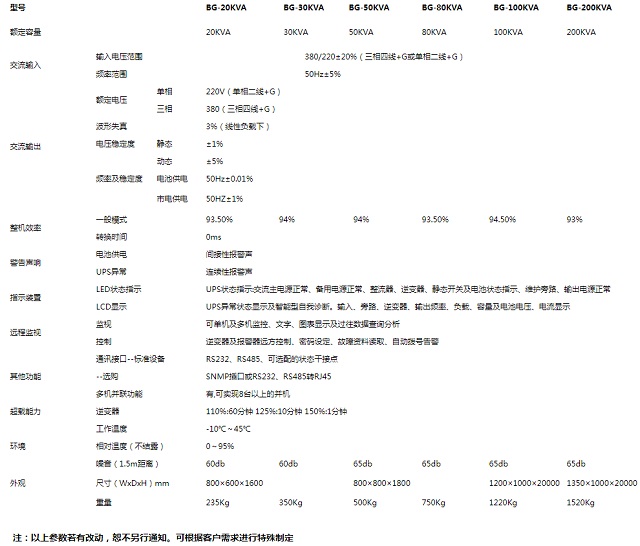

百纳德UPS电源产品技术参数
