产品名称：中兴通信电源ZXD5000通信电源48V100A大容量整流模块

产品介绍

      中兴通信电源ZXDU88 S402（V6.0）是中兴通讯新一代数字化、多机架、大容量局用通信电源系统，具有功率密度高、性能指标优异、可扩展性强等优点。ZXDU88 S402基本配置由1个直流配电柜、1个整流柜和1个交流配电柜组成，单柜输出容量为2000A。系统支持3个整流柜并联运行，使得**输出可达到6000A。同时也可支持与ZXD5000 V5.0整流柜并柜运行，满足高普效整流器柜间混插运行，实现系统平滑扩容。

产品亮点

    ●高效、节能设计，绿色理念从内到外的全面展现

    系统采用高效整流器，整流器峰值效率大于96.2%，整流器休眠功耗低至4W以下。

    ●整流模块体积小、功率密度高，提高机柜空间利用率

     ZXD5000V6.0整流模块功率密度较上一版本提升三倍达到25.52 W/in3，厚度仅为1U，可充分利用机柜内空间，单机柜容量可达2000A。

    ●全数字化设计，性能更加稳定

    整流器采用DSP+MCU双数字电路控制方式，系统采用CAN+RS485双总线控制，系统供电可靠性更高，传输速率更快。

     ●“Easy touch”功能，巨大信息流中的迅捷对话之桥

     对于数量很多的整流器和一个监控单元，通过“easy touch”功能可以方便地实现操作者、监控、整流器间的快速对话及告警查询。

     ●兼容性强，与上一版机柜可并柜兼容

      可与上一代电源ZXDU88 S402（V5.0）机柜并柜，充分利用原有的机柜，方便机房旧设备改造升级。

     ●强大的容量扩展能力，满足核心机房近远期容量增加的需求

     强大的扩展能力，系统**容量可达6000A，**配置由4个交流屏、4个直流屏、3个整流柜组成。

产品技术参数

     中兴通信电源48V/100A系列通信电源是以ZXD5000 48V/100A整流器和监控单元ZXDU3000-CSU为核心组成部分的智能通信电源系统，目前有ZXDU3000和ZXDU1500两种系统。

　　■整流器内置微处理器，良好的人机界面，可实现本机监控，显示模块信息；　　

    ■采用全负载范围内的PS-ZVZCS-PWM软开关技术，当负载电流变化范围为20%－110%，模块效率都在90%以上，半载以上时效率大于92%；节省运行成本，整机可靠性提高；

    ■风扇多级转速控制技术，风扇的MTBF提高到150,000小时；　<br/>■采用三相四线制输入，无中线电流。完全避免了不平衡所引起的中线电流过大损坏设备的情况；

    ■无级限流调节，限流点可以在10%－110%的额定电流输出范围内平滑设定、无级调节，提高蓄电池充电电流精度，保证电池充电平稳可靠，有效延长蓄电池寿命。　　

    ■采用HOT－PLUG技术，即插即用，安装维护方便；　

    ■直流输出电压：40－60V　　

    ■额定输出电流：100A　　

    ■交流输入范围：三相285－475V　　

    ■效率：≥92%（半载以上）　　

    ■功率因数：≥0.93（额定输入/输出）　　

    ■均流不平衡度：≤±3％

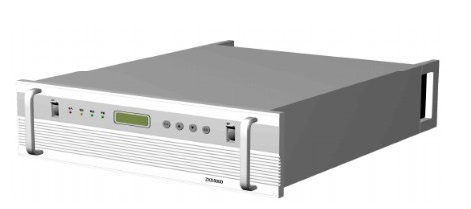

产品开关整流流器外形图

中兴通信电源尺寸和重量

    高度：132mm

    宽度：482mm

    深度：466mm

    重量：25kg
