产品名称：动力源通信电源DXB14-220 2KVA(N)一体化智能UPS电源柜

动力源通信电源产品介绍

    一、开箱检查:

    1、按装箱单检查设备主要配置、配件的品种、数量；

    2、检查设备外表面应完好、无损；

    3、检查机柜内应无异常情况。

    二、安装:（室外安装请参考:附录一）

    1）机柜的两侧可与其它设备紧贴，但要充分考虑维修方便；

    2）将机柜在安装处定位，并用膨胀螺栓或预埋燕尾螺栓固定；

    3）连接电池

    注意事项

    1）、连接电池时，其正、负极连线不能接错，否则有可能会造成逆变器、电池短路，损坏；

    2）应先将设备输入的正、负极连线接好后，再与电池的正、负极相连

    4）连接输出分路；

    5）连接交流进线；

   注意：交流进线的火线和零线不能接错。

    6）系统地线；

    注意：按规定连接保护地。

    7）安全检查：

    ①输入、输出空开置于断开位置；

    ②检查交流进出线端子间应无短路现象。

    注意:若有短路现象，务请排除。

    三、安装环境检查及通风

    通风：通风口不得有任何遮挡物。

    四、交流容量及连线要求：

    如机柜已安装完毕，则可准备交流输入电缆及正确接地。

    1、交流输入线:按3～6A/mm2计算导线截面积，使用大于105℃的阻燃电缆；

    2、交流输出线:按3～6A/mm2计算导线截面积，使用大于105℃的阻燃电缆；

    3、电池线:按2～4A/mm2计算导线截面积，使用大于105℃的阻燃电缆:大电流按0.6CA计算</p><p>4、接地电缆应尽可能短。

    五、电池连线要求

    1、有足够的空间安装和拆除电池；

    2、使用铅酸蓄电池，应确保电池通风良好；

    3、确保电池避开阳光或受热；

    4、将电池电缆接于电池之前，应先接于主机；

    5、确保电池隔离开关锁定在关断位置上确保电缆支撑妥当，防止电缆拉得过紧而损坏电池接线端子；

    6、直观检查电池电缆是否都连接到正确的接线端子上。

    友情提示:

    1）、密封阀控电池任何时候都带电，必须小心对待；

    2）、注意短路电流并非都是金属物坠落而引起，安装时不要佩带金属饰物，如项链、手表或戒指等。

    六、接地

    1、保护接地装置通过支架、面板、紧固螺钉与机箱壳体应具有可靠的电气连接，连接电阻值≤0.1Ω，接地应使用铜质螺母，其直径≥M8，且具有明显的标志；

    2、放置电器单元的门，应设置接地保护。

    七、设备开通

    开通、调试前请与北京动力源科技股份有限公司或驻当地办事处联系。提示:开通前检查下列设备的状态应为：

    （1）交流输入、输出空开应在断开位置

    （2）各插接件插接良好，交流输出空开处于断开位置

    （3）系统控制器线缆连接良好，指示灯无异常

    （4）将电池隔离开关闭合。

     开通步骤

     1、通交流输入：闭合系统上电池空开、交流输入空开:测量输入电压正常后，闭合逆变开关。测量输出电压。

     2、切换功能测试：断开电池空开，有交流输出电压:闭合电池空开，断开交流输入空开，有交流逆变输出电压。

     3、接入用户负载：闭合系统上的输出空开（或保险），依次闭合负载空开。

     注意:我公司设备为交流输出为主，直流输出为辅的应急电源；严禁将直流输出带载BTS在标准配置中，直流输出仅为光端机供电。特殊要求需要在订单中体现，并设计特殊模块。

    八、电池参数

    1、电池种类:阀控式免维护铅酸电池；

    2、电池容量:按用户要求；

    3、电池型号:可根据用户决定；

   建议:每六个月对蓄电池进行一次放电，有助于延长电池的使用寿命。

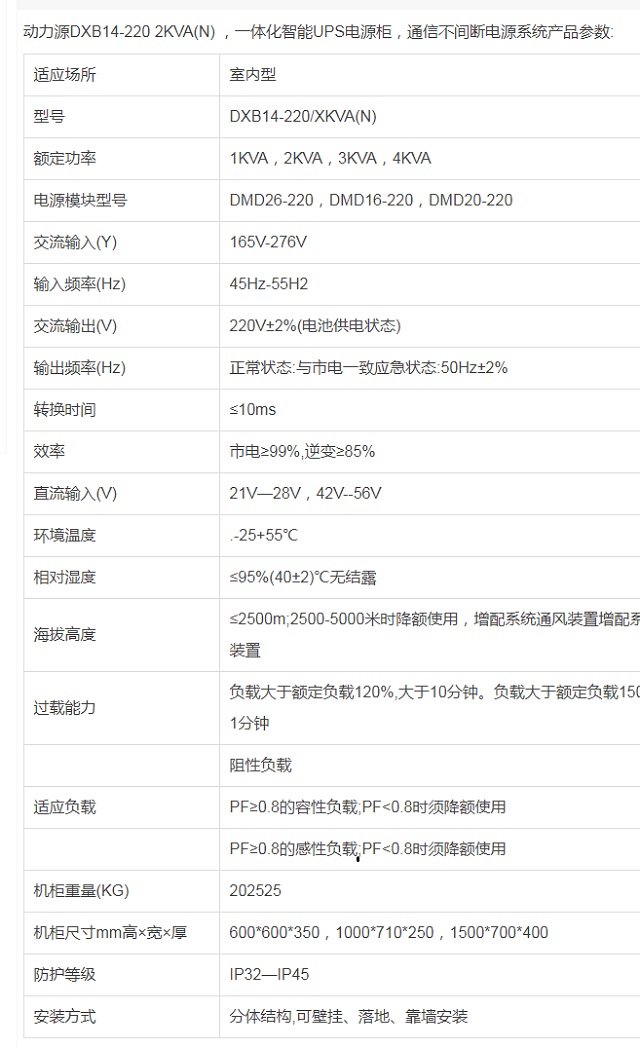

动力源通信电源技术参数
