产品名称：方正直流屏WZD100-UP5一体化

产品介绍

    方正直流屏—体化直流电源装置具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置大输出功率可达800W,可以满足不同负载的需求。

    一体化直流电源装置体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

    一体化直流电源装置采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。

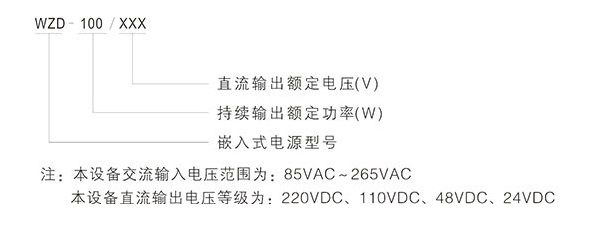

产品型号及含义

产品应用范围

    WZD100-UP5系列一体式直流电源主要应用于各种型号的开关设备内，为主开关（断路器、负荷开关等）和二次保护装置提供可靠的直流操作电源。

产品技术参数

1、使用环境条件 ■工组环境温度：-10℃~+45℃

■大月平均相对湿度：≤90%

■大日平均相对湿度：≤95%

■海拔高度：不大于2000米。

■工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入电源

■交流输入电压：85~265VAC

■频率：50Hz ± 10%

■波形：正弦波，波形畸变<5%

■功率要求：单台不小于150VA。

3、输出功率及功耗

(1)连续运行功率：

■连续运行：≤100W。

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8~24小时。

■短时运行功率：≤500W, 20S。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

■瞬时运行功率：≤800W, 100ms。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

(2)功率消耗：装置本身消耗的功率不大于8W。

4、蓄电池的充放电

装置内置2节12V 12AH蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定, 当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在24小时之内可将蓄电池重新充满。

5、通信速率及规约

通信速率9600bps,规约采用MODBUS通信规约。

6、符合的相关标准

绝缘性能符合GB/T14598.3-93的有关标准。

对电压突降适应能力符合GB/T17626.11-1999的规定。

电磁兼容性能：

一对静电放电的不敏感性符合GB/T15153.1-1998的3级规定；

一对工频磁场干扰的不敏感性符合GB/T15153.1-1998的3级规定；

一对快速瞬变脉冲群干扰的不敏感性符合GB/T17626.4-1998的3级规定；

一对高频干扰的不敏感性符合DL/T721-2000的规定；

一对浪涌干扰的不敏感性符合DL/T721-2000的规定。

方正直流屏产品外形及安装尺寸

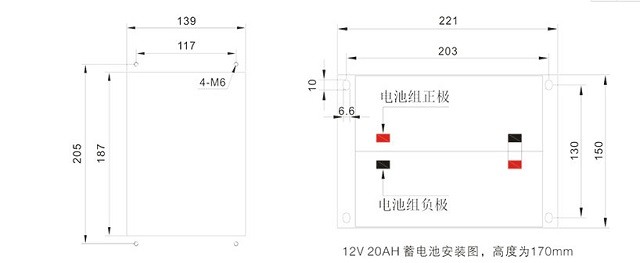

WZD100-UP5系列产品的机械安装方式完全一样，WZD100电源主机可以直接安装在二次继保小室面板开孔处，将装置从前而嵌入，用M5的螺钉套入4个螺柱加以固定。用户也可根据现场实际情况进行安装对于蓄电池，应就近安装在柜体内部，具体订货时我司会提供佳的安装方式，但蓄电池不能倒装，WZD100系列产品开孔见下图。

主机尺寸(高 x 宽 x 深)：228mm x 154mm x 129mm

UP5N-F系列产品的机械安装方式完全一样，UP5N-F系列产品可以直接安装在二次继保小室内，将4个用M5的螺丝加以固定。 用户也可根据现场实际情况进行安装。具体订货时我公司会提供佳的安装方式，HK系列产品固定见下图。

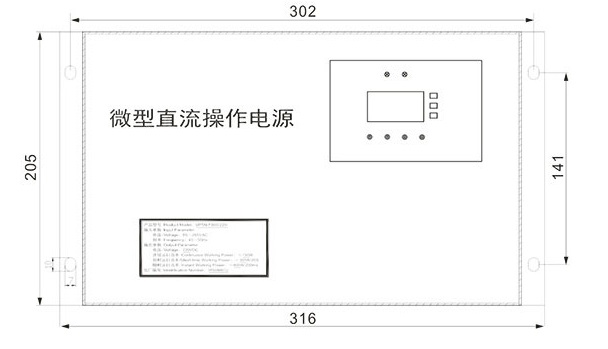

尺寸(高 x 宽x 深)：205mmx316mmx150mm
