产品名称：方正直流屏WZD100-220

产品介绍

    方正直流屏WZD100-220系列嵌入式直流电源装置具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置大输出功率可达600W,可以满足不同负载的需求。

产品特点

   1、WZD100-220系列嵌入式直流电源装置具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置大输出功率可达600W,可以满足不同负载的需求；

    2、WZD100-220系列嵌入式直流电源装置体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案；

   3、WZD100-220系列嵌入式直流电源装置采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理；

   4、分散安装，节省占地面积、降低造价：

   a、根据嵌入式的设计思想，WZD100-220系列嵌入式直流电源装置直接安装在智能开关柜的仪表箱内（或户外装置的电动操作箱内），可节省直流屏的占地面积；

   b、因电源在开关柜内，可减少电缆的使用虽量，节约一次设备投资及电缆施工工作量，在总台数不多时，其总价低于直流屏系统，可降低工程总造价；

   c、同时在运行时可减少线损，减少备件，节约运行成本。

   5、嵌入式供电方式，可靠性极大提高：

   采用嵌入式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源，与集中供电的直流屏相比，其总体可靠性得以极大提高。

   6、多种输入输出方式，适用范围广：

   WZD100-220系列能根据客户的需求提供直流220V, 110V, 48V, 24V输出，交流输入范围为85~265V,灵活适用于PT及市电供电。

   7、智能化管理维护：

   a、智能化高频电源技术，自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理；

   b、内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延迟蓄电池的寿命，使运行更加可靠和安全。

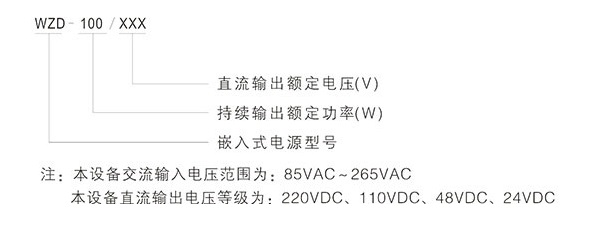

产品型号及含义

产品应用范围

    WZD100-220系列嵌入式直流电源装置主要应用于各种型号的开关设备内，为主开关（断路器、负荷开关等）和二次保护装置提供可靠的直流操作电源。

产品技术参数

1、使用环境条件：

a、工组环境温度：-10°C~+45℃；

b、大月平均相对湿度：≤90%；

c、锻大曰平均相对湿度：≤95%；

d、海拔高度：不大于2000米；

e、工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入电源：

a、交流输入电压：85~265VAC；

b、频率：50Hz± 10%；

c、波形：正弦波，波形畸变<5%；

d、功率要求：单台不小于150VA；

3、输出功率及功耗：

(1)连续运行功率：

连续运行：≤100-150-200W；

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8~24小时。

短时运行功率：≤300W，20S：

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

瞬时运行功率：≤600W、800W、1000W、100ms；

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

(2)功率消耗：

装置本身消耗的功率不大于12W。

4、蓄电池的充放电：

a、装置外接2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓓电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；

b、当交流供电正常时，装置自动恢复直流供电并在72小时之内可将蓄电池重新充满。

5、通信速率及规约：

a、通信速率9600bps；

b、规约采用MODBUS通信规约。

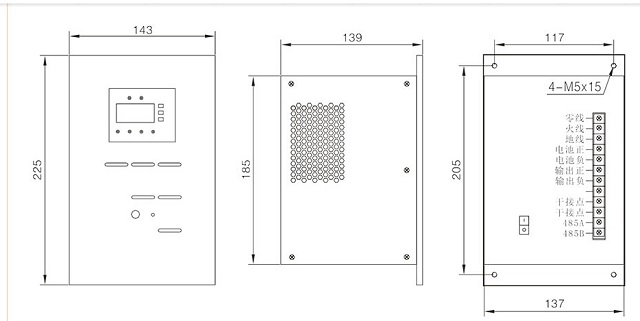

产品外形与尺寸

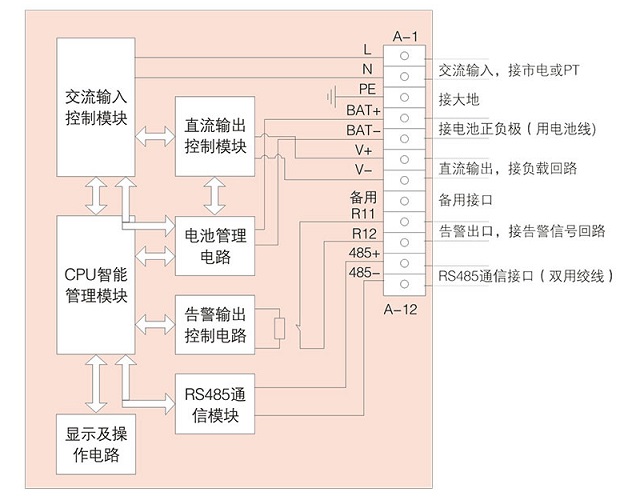

方正直流屏产品接线原理图
