产品名称：方正直流屏WZ-GZDW-BG壁挂系统

产品介绍

    方正直流屏WZ-GZDW-BG壁挂系统是万正集多年开发经验设计的高可靠性产品，有交流输入配电部分、整流部分、直流输出、监控部分等组成。具有体积小、结构简单、壁挂安装、不占空间等特点，适合小型开关站、小型用户变电站、智能大厦配电等场合。

产品功能及特点

    1、WZ-GZDW-BG壁挂系统是万正集多年开发经验设计的高可靠性产品，有交流输入配电部分、整流部分、直流输出、监控部分等组成；

    2、具有体积小、结构简单、壁挂安装、不占空间等特点，适合小型开关站、小型用户变电站、智能大厦配电等场合；

    3、系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成；

    4、具有体积小、结构简单、独立构成系统等特点；

    5、监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择；

    6、该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电流。

    7、适合构成38AH/220V、65AH/110V、100AH/48V以下小系统；

    8、采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、及闪光装置等组成，具有体积小、结构简单、壁挂安装、不占空间等特点；

    9、可安装3个3.0A/220V、5A/110V、10A/48V自然冷模块；

    10、降压单元具有自动硅链降压功能，大电流4A,冲击电流30A/0.5S;

    11、监控器采用LCD显示，汉字菜单，按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；

    12、监控单元具有对电池自动管理的功能；提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可 与电站自动化系统连接；

    13、监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；模块故障、母线电压越限、主路交流失电、母线绝缘故障实时报警；

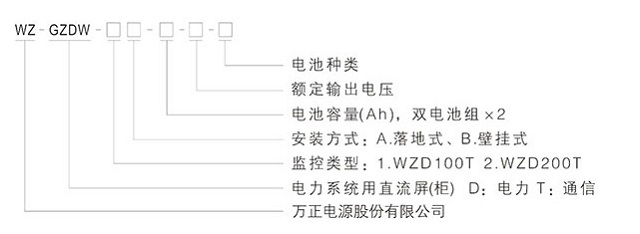

产品型号及含义

产品技术参数

■交流输入电压：220V±20%；

■ PT供电电压：100V±10%；

■电网频率：50Hz ± 10%；

■功率因数：≥0.85；

■输出电压范围：40V-60V连续可调（对于48V系统）、90V-140V连续可调（对于110V系统）180V-280V连续可调（对于220V系统)；

■输出限流：10%-110%le{单模块）；

■稳压精度：≤±0.5%；

■稳流精度：≤±0.5%；

■纹波系数：≤±0.1%；

■均流度：≤5%；

■效率：≥90%；

■输出过压保护：280V±2V (220V) ， 140V±2V (110V)、60V±2V (48V)；

■绝缘电阻：≥10MΩ；

■绝缘强度：输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧、无闪络；

■工作环境相对湿度：≤90%；

■工作环境温度：-5℃~45℃；

■可闻噪音：：≤45dB；

■外形尺寸：700 (高} x600 (宽） x265 (深）；

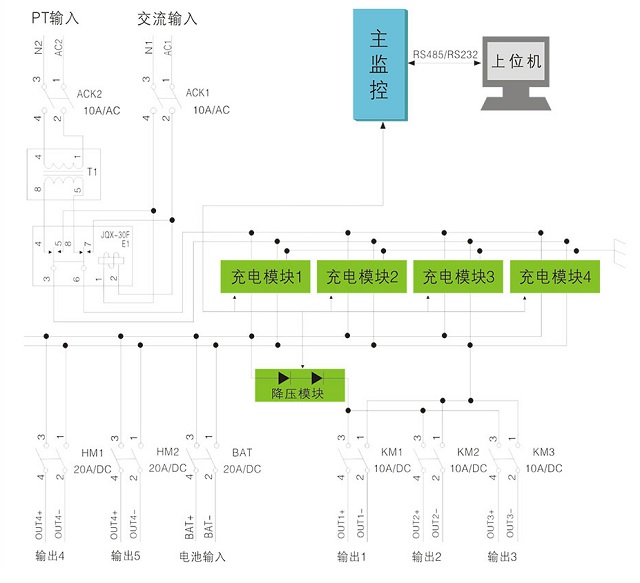

产品工作原理

1、两路市电经过自动切换输入一路交流，给整流模块供电；

2、整流模块将输入的交流AC转换为直流DC.给蓓电池充电，同时给合闸母线(合母)负载供电；

3、另外合闸母线通过降压模块后给控制母线(控母)负载供电；

4、系统中运行的各种功能模块受主监控和后台监控及远程监控的控制，监控可实时显示运行信息、查询信息及操控系统。

产品系统配置

    系统由WZD100T监控模块、WZD22005-5整流模块、WZD021T降压模块和蓄电池构成。

    标配：2路市电输入、1路蓄电池输入、3路合闸回路输出、3路控制回路输出。

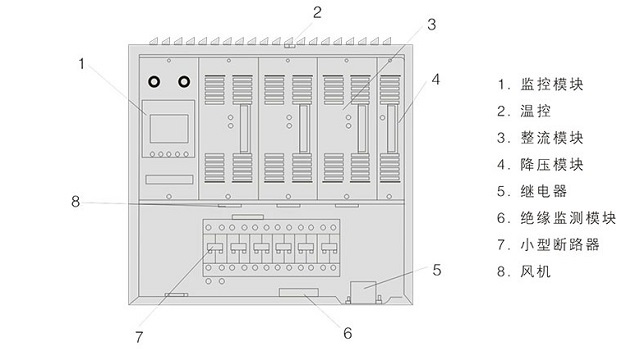

方正直流屏产品外形尺寸

1、电源系统箱门采用下开式结构，安装人员应依工程设计图，在确保维护和行人有足够空间的前提下安装；

2、确定安装位罝后按照下图准确挂件安装孔位；

3、安装孔：挂件上下固定孔径为φ8mm,采用的膨胀螺杆规格为φ8*80mm,钻头应选用φ8,钻孔深应达到60mm。孔位要与墙垂直且防止偏心。
