产品名称：邦世迅直流屏GZDW-12AH

产品特点

    邦世迅直流屏符合GBT19826-2005电力工程直流电源设备通用技术条件规定。

    本产品符合DLT5044-2004电力工程直流系统设计技术规程。　　　　

高可靠性

    1、采用开关电源的模块化设计，N+1热备份。

    2、充电模块可以带电热插拔，平均维护时间大幅度减少。 　　

    3、动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。 　　

    4、硬件低差自主均流技术，模块间输出电流大不平衡度优于5%。 　　

    5、可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。 　　

    6、系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。 　　

高智能化 　　

   1、监控模块采用大屏幕液晶汉字显示，声光告警。

   2、可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。 　

   3、现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。 　　

   4、蓄电池自动管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。

   5、系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用；

柜体说明

    柜体前面为整扇玻璃门，后面为双开门，外形美观大方；

    ★柜体结构设计便于设备安装调试、维护检修和运行操作。

    ★外形尺寸有（高X宽X深）2260×800×600mm，2260×800×800mm两种常规标准规格，并且可根据用户需求定制非标柜体。

    ★组合柜系统：由充电组合柜（充电柜、馈电柜）、电池柜组成。

    ★分体柜系统：由充电柜、馈电柜、电池柜组成。

系统组成（组件）

    按功能单元分，系统由以下组成部件组成，各组件的基本功能如下：

    ●高频开关整流模块

    高频整流模块完成AC/DC变换，实现系统的基本功能。

    ●交流配电

    将三相交流输入电源通过配电分配到各个高频整流模块，其扩展功能为实现两路交流输入电源能自动进行投切。

    ●直流馈电

    将直流母线电压通过配电分配到每一路直流输出回路。

    ●硅链调压单元

    将整流模块输出电压和电池电压降压为一个稳定范围内的控制电压输出。

    ●监控单元装置

    进行整个系统的管理，人机对话的实现窗口，主要进行电池充电管理，系统后台远程控制。通过监控装置，把交流、直流、扩展量的各种模拟量，各种开关量信号采集并分析处理，具有声光告警信息。

    ●电池巡检

    对单体电池电压监测和告警，我公司提供电池巡检装置及电池巡检单元；分别检测19节及120节单体电池。

    ●绝缘检测

    对母线和馈出支路的对地绝缘状况进行监测，产生告警信号，上报数据到监控模块系统，在监控模块中显示详细的告警信息。

型号规格

    GJ系列直流屏,直流电压等级可为110V或220V,也可以根据客户需求加装同时可输出DC12V/DC24V/DC48V/DC110V/DC220V等电源等级中的任意一种或几种的直流屏;

    GJ系列直流屏,可以根据客户需求,定制为7AH至1000AH的系统;

常用型号

    GZDW直流屏GZDW-7AH/220V GZDW直流屏GZDW-7AH/110V

    GZDW直流屏GZDW-10AH/220V GZDW直流屏GZDW-10AH/110V

    GZDW直流屏GZDW-12AH/220V GZDW直流屏GZDW-12AH/110V

    GZDW直流屏GZDW-15AH/220V GZDW直流屏GZDW-15AH/110V

    GZDW直流屏GZDW-17AH/220V GZDW直流屏GZDW-17AH/110V

    GZDW直流屏GZDW-20AH/220V GZDW直流屏GZDW-20AH/110V

    GZDW直流屏GZDW-24AH/220V GZDW直流屏GZDW-24AH/110V

    GZDW直流屏GZDW-38AH/220V GZDW直流屏GZDW-38AH/110V

    GZDW直流屏GZDW-40AH/220V GZDW直流屏GZDW-40AH/110V

    GZDW直流屏GZDW-50AH/220V GZDW直流屏GZDW-50AH/110V

    GZDW直流屏GZDW-60AH/220V GZDW直流屏GZDW-60AH/110V

    GZDW直流屏GZDW-65AH/220V GZDW直流屏GZDW-65AH/110V

    GZDW直流屏GZDW-80AH/220V GZDW直流屏GZDW-80AH/110V

    GZDW直流屏GZDW-100AH/220V GZDW直流屏GZDW-100AH/110V

    GZDW直流屏GZDW-120AH/220V GZDW直流屏GZDW-120AH/110V

    GZDW直流屏GZDW-150AH/220V GZDW直流屏GZDW-150AH/110V

    GZDW直流屏GZDW-200AH/220V GZDW直流屏GZDW-200AH/110V

    GZDW直流屏GZDW-300AH/220V GZDW直流屏GZDW-300AH/110V

    GZDW直流屏GZDW-400AH/220V GZDW直流屏GZDW-400AH/110V

    GZDW直流屏GZDW-500AH/220V GZDW直流屏GZDW-500AH/110V

    GZDW直流屏GZDW-1000AH/220V

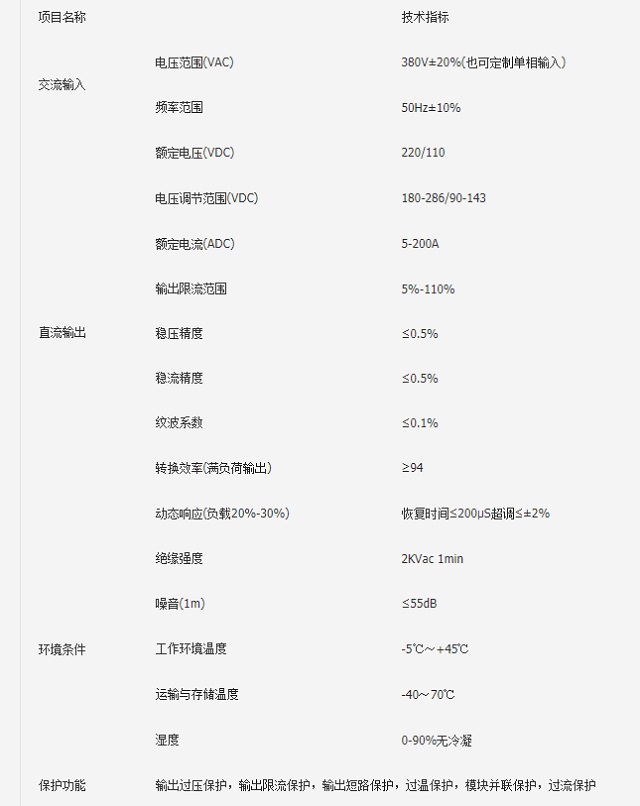

邦世迅直流屏产品技术参数
