产品名称：迈世单相电量仪OM-ACM-A802
产品介绍
迈世机房动力环境监控OM-ACM-A802单相电量采集模块是高度集成化的针对单相电量参数测量应用的产品，准确测量单相交流电压、电流（真有效值测量）、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参量，RS-485通讯接口，具有极优的性价比。采用卡装式结构，体积小巧、安装方便，是电力参数采集行业的首选模块。使用本产品时须通过RS-485接口按Modbus-RTU协议进行通讯，获取所需的数字式电参量值。
应用场景
适用于政府、电力、军队、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、仓库等场景的单相电能计量与监测。
优势亮点
1、带ESD保护电路的RS-485通信接口
2、带LED指示工作状态，便于现场安装调试
3、具有1路可配置的有功或无功电能脉冲输出功能
4、多电能计量：有正反向有无功累计电能、当日累计电能
5、可配置的实时数据更新周期，方便应用于各种测量要求
6、采用专用测量芯片，交流真有效值测量方式，测量精度高
7、通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
8、35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线
9、宽工作电压DC10～30V，并具防接反保护功能，接反电源不会损坏模块
10、采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性
11、高隔离电压，电压电流输入信号采用微型精密互感器隔离，耐压达DC2500V
12、采集单相电参量，包括电压、电流、功率、电能等10多个电参量，信息全
界面展示

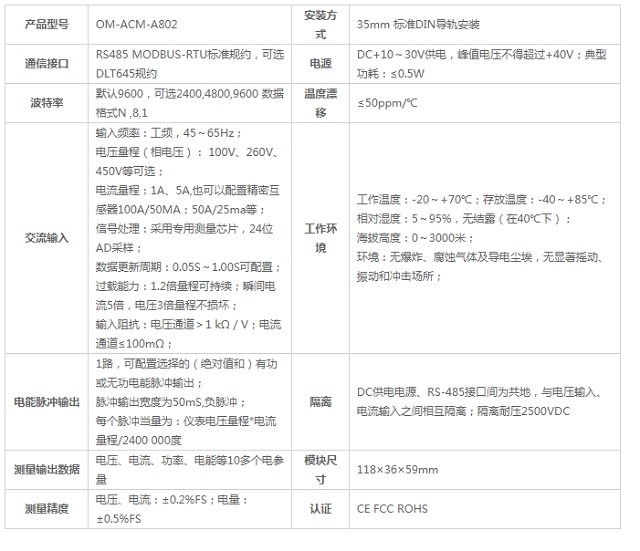

性能参数
迈世机房动力环境监控应用说明

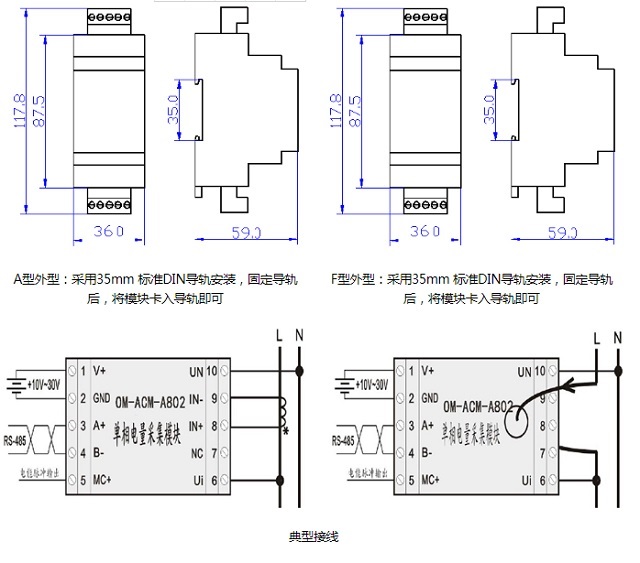

请根据产品规格型号，参照以上图示正确接线。接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。 接通电源后，“RUN”运行指示灯会根据设置的数据更新速率同步闪烁。
产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格式“n,8,1”、数据更新速率为600ms、变比为1。
