产品名称：浙江西默XM-XFXJ系列消防泵巡检控制成套柜

产品介绍

       浙江西默消防巡检柜成套柜(含：自动巡检控制柜、双电源互投装置、喷淋泵控制柜、消火栓泵控制柜)作为消 防管网供水专用设备，与自动控制消防泵组配套，实现同机联动，广泛应用于油库、码头、电厂、化工等行业自动消防灭火系统，和适用于多层及高层各类民用建筑及公共建筑的消防栓给水系统和自动喷淋 灭火系统等各类消防给水设备。

    控制柜严格按照国标的要求，采用可编程的控制器进行控制系统设计，不仅大大提高了电动消防泵控制的自动化和智能化程度，还使得整个系统的结构更为简单，进一步提高了消防系统的可靠性和规范 性。本系统充分考虑了消防泵控制系统的发展趋势和高层建筑物对消防泵控制柜越来越高的要求，在硬 件和软件设计时预留了多种通讯接口和信号采集模块，可以很方便的根据实际情况进行功能扩展和系统 升级。

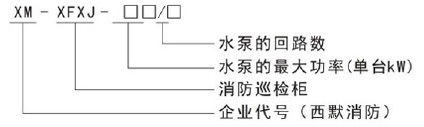

型号含义

组成部分

   1、双电源互投装置

   2、消火栓泵控制柜

   3、喷淋泵控制拒

   4、自动巡检控制柜

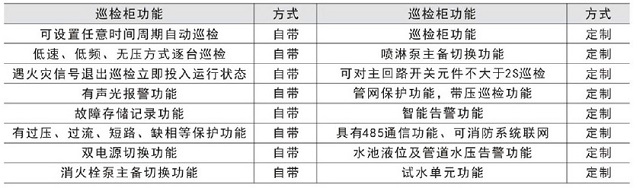

功能表

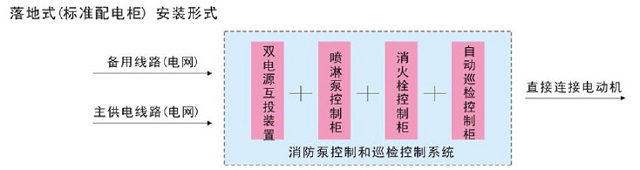

安装形式

注：消防巡检柜、双电源互投装置、喷淋泵控制柜、消火栓泵控制柜构成消防泵控制和巡检控制系 统。双电源互投装置、喷淋泵控制柜、消火栓泵控制柜可根据客户需要定制。

工作条件

      电源条件：电压：380V/220V(±10%);频率：50Hz(±5%)

      环境要求：用于室内，无爆炸性尘埃及腐蚀性气体，无导电性尘埃(用于户外时可特殊设计) 工作环境温度：-10°C〜+40°C

      工作环境湿度：^80%RH (不凝露）（特殊情况可特殊设计）

产品特点

      1、采用变频调速器巡检水泵，启动电流小，水泵转速低，对水泵机械冲击小；从而延长了消防水泵的 使用寿命；特别是对大功率的水泵来说其意义更大。

      2、变频巡检驱动功率小，运行高效节能，其功率大约是工频巡检功率的1. 35% '大大节省电力资源。

      3、消防巡检柜能按设定的周期自动巡检，无需人为去操作，配有多种通讯接口，可实现远程消防监 控，随时了解消防水泵机组的情况，便于管理。

      4、采用中文大液晶触摸屏作为人机界面，操作方便，简单直观。

      5、CPU采用西门子的PLC，性能稳定，安全可靠。

      6、具有故障报警，掉电闪存功能、故障存储记录功能，可存储8000条故障记录，方便维修人员检修和故障分析。

      7、巡检过程中如遇消防信号立即退出巡检，并马上启动消火栓泵和喷淋泵。

      8、消防巡检装置具有完备的接口功能，可与公司监控中心或公安消防部门的计算机联网，24小时对设 备实时监控、监测，实现计算机远程监控、全方位网络中心管理，从而进一步加强了安全监控。

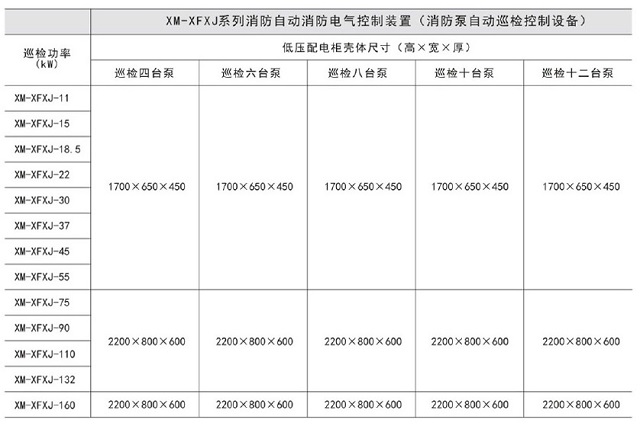

消防巡检柜柜体型号尺寸图

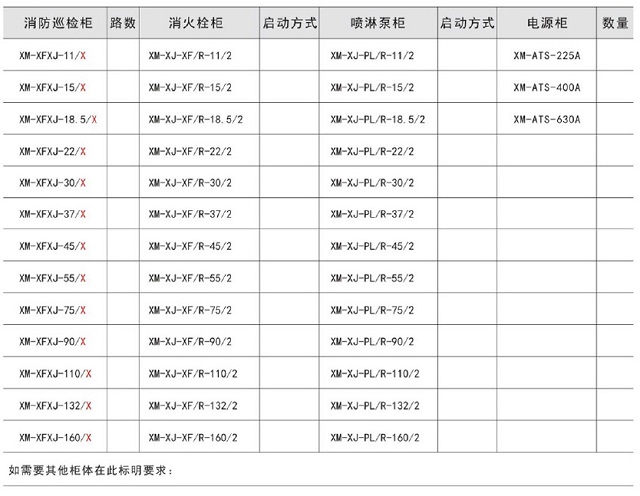

浙江西默巡检柜成套选型表

注：下表中红色“X”需要的路数，在路数框标明；水泵启动方式默认软起，如其他启动在相应的启动 方式后面标明。
