产品名称：中贵ZG-XFXJ-15KW/6型消防自动巡检柜

产品介绍

产品概述

a)ZG-XFXJ-15KW/6型消防自动巡检控制设备是我公司近年来研制开发的新型电控产品，本产品主要用于企事业单位消防系统消防水泵、消防风机的日常巡回检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵、消防风机的自动巡回检测，通过自动巡检，使消防水泵、消防风机长期保持在可靠的运行状态。

  b) 设备名称：消防水泵自动巡检控制设备

  C) 规格型号：ZG-XFXJ-()

  d) 型号组成及内容：ZG—XFXJ—(）中贵消防巡检柜 检大回路数 巡检水泵的大功率

  e) 使用环境：

  环境温度：-10~+40C

  环境湿度：0~9%且无结露

  环境中不含腐蚀、油性、灰尘及可燃性气体通风良好、避免阳光直接照射

 规格范围

额定电压：三相五线制380V

额定电流：AC 20-250A

巡检大功率：单台水泵160KW（特殊可定做）

巡检回路：按要求

巡检周期：24小时

单泵巡检时间：10分钟（可根据用户要求设定）

控制方式：系统采用PLC控制，通过触摸屏进行数据设定，触摸屏界面显示巡检运行参数，可以实现手动/自动巡检操作，界面采用中文菜单并具有记忆功能，完成对故障时的参数记忆。

主要参数

1．巡检时发生消防会立即停止巡检，瞬时启动消防泵。

2．功能齐全可完成消防主回路及消防水泵、消防风机的低速无压巡检。

3．具有过电压、过电流、短路、缺相等保护。

4．巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。

5．可通过界面显示巡检运行参数。（自选）

6．具有上位电话报警功能。（自选）

7．设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。（自选）

8．具有巡检时故障参数打印功能。（自选）

 产品特点

a)消防泵巡检控制柜主要由总电源自动断路器、变频调速器、交流接触器、可编程序控制器、小型继电器、触摸屏等电器元件组成，变频调速器输出频率设定为10周低频频率，触摸屏用来设定消防水泵的巡检周期和时间，在可编程序控制器的控制下，变频调速器经交流接触器分别对被检测的消防水泵低频供电，使消防水泵、消防风机按设定的周期低速运行，达到巡廻检测的目的。当火警发生时，可编程序控制器接到消防命令，巡检柜自动瞬时停止工作，同时发出信号，启动消防配电柜给消防水泵、消防风机供电，实现灭火的功能。

  b) 巡检柜面板设有数字电流表、巡检信号灯、手动/自动选择开关、电笛解除按钮和紧急停止按钮，正常情况下手动/自动选择开关设置在自动位置，巡检柜按触摸屏设定的周期和时间运行；也可以在手动状态下分别巡检单台水泵、风机。

  c) 巡检设备具有过电流、过电压、欠电压、缺相等保护功能，并设有过流故障信号灯，发生故障时巡检柜发出声光报警信号，触摸屏显示具体故障水泵、风机的位置。

  d) 巡检柜采用小型触摸屏进行数据设定，通过界面显示巡检运行参数，操作采用中文菜单并具有数据记忆功能，完成对故障时的瞬态参数记忆。

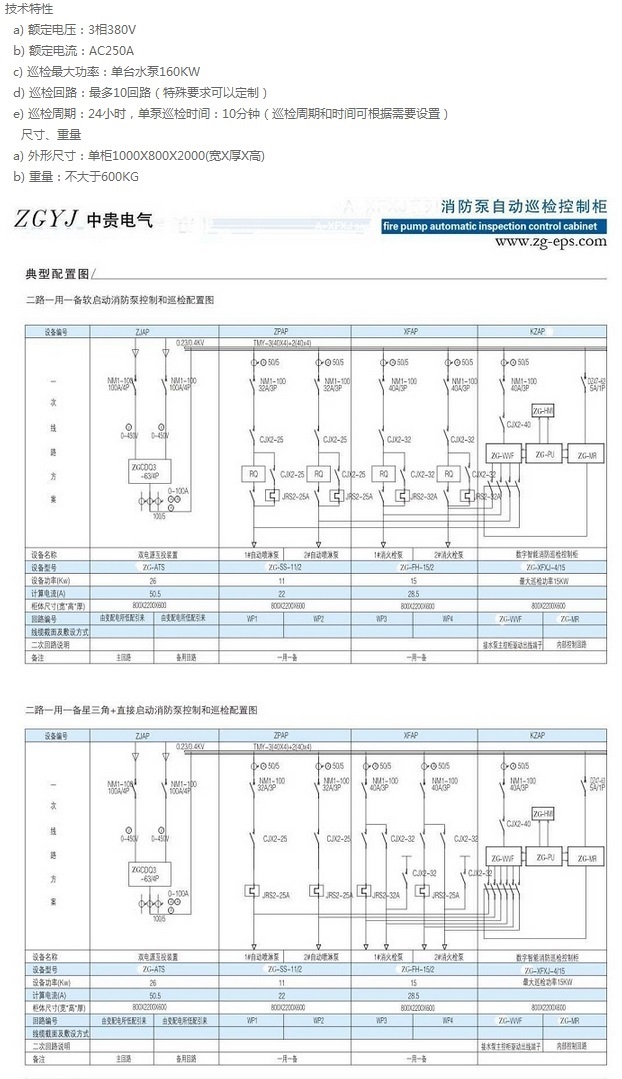

 产品参数
