产品名称：欧菱OL-XFKZ(T)系列消防泵巡检柜

欧菱消防巡检柜产品介绍

    欧菱OL-XFKZ（T）型消防泵巡检控制设备（以下简称巡检控制设备），是镇江市欧菱电气自动化系统设备有限公司根据GB27898-2011、GB50974-2014、GB51348-2019标准的要求，为适应消防设备更新换代需要开发出的新一代消防巡检控制设备；

    产品采用本公司的专利技术：基于单片机的消防水泵组小型巡检控制仪(专利号ZL2013 2 0272114.2)，综合现有消防水泵的控制手段，研制开发出既能满足低速无压的定期巡检又能满足低频无压的自动巡检要求的消防巡检设备。作为一种通用型的消防巡检控制设备，本产品对各种新老消防水泵设备的配置和改造具有实际的应用价值。

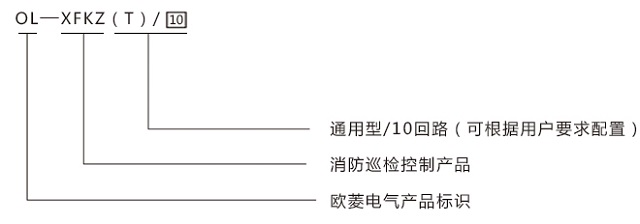

产品型号

产品功能

   因新版民规GB51348-2019的实施，我公司消防巡检柜应势升级，因新民规针对的只是民用建筑的项目，除此之外还有非民用建筑项目，故我公司可提供两种技术方案的消防巡检柜，可分别满足新民规和其他国标的要求，具体如下：

（A方案）民用建筑的消防巡检柜

    1、定期巡检功能：根据GB51348-2019规范要求，民用建筑的消防巡检柜增设巡检提示功能，可以依据需求开启巡检。定期提示水泵应进行巡查维护，不进行自动启泵。

    2、报警及保护功能：巡检设备设有过电流、过电压、欠电压、缺相报警和保护功能，当系统出现故障时，巡检控制器通过接点发出故障报警信号，触摸屏显示具体故障水泵的位置、故障的内容及故障发生的时间。

    3、历史记录功能：巡检设备可以通过人机界面显示水泵巡检运行的参数，也可通过界面进行数据设定和修改，人机界面采用中文菜单并具有数据记忆功能。可对故障时的瞬态参数记忆，配置打印机的系统可通过打印机记录故障的时间和事件。

    4、通讯功能：巡检设备可以根据用户需要设置通讯功能，通过巡检控制器和上位机的通讯可以把消防巡检信号传送到消防控制中心实现远程的监控。

    5、短信报警功能：根据用户的需要，巡检设备可配置手机短信报警模块，当故障发生时，故障信息通过手机短信发送到用户的手机上，提醒用户及时处理。

    6、个性定制功能：巡检设备的显示界面可根据用户的要求制作，包括设置用户单位的名称、标志等。

（B方案）非民用建筑的消防巡检柜

    1、自动巡检功能：非民用项目，可依据GB50974-2014、GB27898等国标对巡检提出的功能要求进行巡检，当切换开关置于自动位置时，巡检柜按照操作面板触摸屏设定的周期和时间对消防水泵进行逐台巡检，每台泵的运行时间不少于2min，转速为300转/每分钟；（时间和周期可按需设定）并可通过切换开关实现巡检的手/自动切换。制设备；

    2、自动退出巡检进入消防的功能：无论是在工频恒压状态还是在低频无压巡检状态，遇到消防信号自动退出巡检进入消防模式。

    3、报警及保护功能：自动巡检设备设有过电流、过电压、欠电压、缺相报警和保护功能，当系统出现故障时，巡检控制器通过接点发出故障报警信号，触摸屏显示具体故障水泵的位置、故障的内容及故障发生的时间。

   4、历史记录功能：自动巡检设备可以通过人机界面显示水泵巡检运行的参数，也可通过界面进行数据设定和修改，人机界面采用中文菜单并具有数据记忆功能。可对故障时的瞬态参数记忆，配置打印机的系统可通过打印机记录故障的时间和事件。

   5、通讯功能：自动巡检设备可以根据用户需要设置通讯功能，通过巡检控制器和上位机的通讯可以把消防巡检信号传送到消防控制中心实现远程的监控。

   6、短信报警功能：根据用户的需要，自动巡检设备可配置手机短信报警模块，当故障发生时，故障信息通过手机短信发送到用户的手机上，提醒用户及时处理。

   7、个性定制功能：自动巡检设备的显示界面可根据用户的要求制作，包括设置用户单位的名称、标志等。

产品特点

（A方案）民用建筑的消防巡检柜

   1、欧菱消防巡检柜将增设巡检提示功能，可以依据需求开启巡检。

   2、定期提示水泵应进行巡查维护。

   3、不进行自动巡检，顺应新民规GB51348-2019的要求。

   4、巡检柜内采用巡检执行器，定频输出8Hz，对水泵进行低速无压的定期巡检。

（B方案）非民用建筑的消防巡检柜

   1、巡检设备的巡检周期可以根据不同需要进行设置。

   2、巡检设备在对消防水泵低频无压巡检时水泵电机低转速运行，巡检功率消耗小，不会对供水管网增压，不会加大水泵的机械磨损。

   3、当需要进行消防时，不论是否处在自动巡检状态，智能巡检设备都会立即停止巡检的运行，当消防命令解除时，消防控制柜手动关机，智能巡检设备恢复待机状态并开始自动巡检。

   4、自动巡检设备在自动巡检时，可对电控设备主回路的电器元件进行检测，从而保证电气控制设备的可靠运行，若现场装有流量器，可添加管路巡检。

   5、智能巡检设备还可配置各种功能模块和接口，以满足用户短信报警、打印和通讯的需要。

   6、满足GB16806-2006、GB50974-2014、GB27898等国标要求。

欧菱消防巡检柜技术特性

1、电源电压：AC 3~380V 50HZ

2、控制电源电压：AC220V

3、巡检回路数：多10回路（特殊要求可以定制）

4、巡检周期：24小时，单泵巡检时间：10分钟

5、环境温度：-10~+40C

6、环境湿度：0~90%无结露

7、巡检柜外形尺寸：800X600X1800 (宽X深X高）
