金弘JH-XFXJ-7消防电气控制装置(消防泵自动巡检控制设备)
金弘JH-XFXJ-7消防电气控制装置(消防泵自动巡检控制设备)

产品详细

推荐网址(点击/) 文章点击量:


产品名称:金弘JH-XFXJ-7消防电气控制装置(消防泵自动巡检控制设备)


产品介绍

   金弘消防巡检柜消防电气控制装置(消防泵自动巡检控制设备)是由本公司根据国家标准GB16806-2006《消防联动控制系统》自主研发、设计具有独立知识产权的新消防电气产品,本巡检控制设备具有手动控制巡检及自动定期巡检等功能。系统无火灾联动信号时,消防泵自动巡检设备根据设定的自动巡检周期和巡检时间对消防泵进行巡检。巡检时电机转速较低,系统不产生水压,若消防水泵发生故障或发生输入过电压、欠压、缺相、输出过电流以及负载短路时巡检控制设备发出声光报警信息同时储存并记录故障信息,以备查阅。在巡检过程中如果接到火灾联动信号时,巡检控制设备会立即发出停止巡检的指令,退出巡检任务。


产品组成及工作原理

JH-XFXJ-7型消防电气控制装置(消防泵自动巡检控制设备)主要由:人机界面单元、中央控制单元、驱动调速单元、信号输入单元等组成。

1、人机界面单元:

巡检控制设备采用汉化大屏幕LCD显示屏作为人机界面,所有运行参数通过人机界面进行设定和更改,人机界面采用中文并具有数据记忆功能,通过人机界面可以显示巡检时设备运行情况,受控设备运行情况当消防水泵发生故障时人机界面显示故障的具体位置并发出报警信号,发出声光报警,提醒操作人员进行处理。

2、中央控制单元:

中央控制单元主要接受来自人机界面设定的参数和信号输入单元的各种信号,通过MCU单片机芯片组成的主控电路对整机进行控制,在中央控制单元的控制下,驱动调速单元的低频电流经交流接触器分别对需要巡检的消防水泵低频供电,使消防水泵按设定的周期低速运行,达到巡检的目的。当火警发生时,主控制电路接到消防命令,巡检柜自动瞬时工作,同时发出信号,启动消防配电柜给消防水泵供电,完成设定的功能。

3、驱动调速单元:

驱动调速单元是巡检控制设备定制的变频调速装置,本驱动调速单元具有低频输出转矩大、过载能力强的特点,特别适合消防水泵在低速下的启动和运行,驱动调速单元配有参数设置面板,可进行频率、工作状态、操作方式等参数的设置,驱动调速单元还具备过载报警和自动保护功能,在巡检时消防水泵发生故障,驱动调速单元发出报警信号,并自动停止运行,驱动调速单元的设置也比较简单易行。

4、信号输入单元:

巡检控制设备的信号采集是通过信号输入单元实现的,消防系统的各种信号如:面板手动启动信号、手动/自动信号、控制回路的动作信号、火灾联动信号、消防泵控制柜的互锁信号等都通过信号输入单元进入中央控制单元,中央控制单元根据输入信号作出判断,发出动作指令。

产品应用

产品适用于建筑、军事、医疗、产矿企业、航空、铁路等行业的消防泵、喷淋泵、稳压泵等重要消防设施的日常巡检。对所带设备定期、定时间、定转速的进行巡回检查,通过巡检,使所带设备长期保持在可靠的运行状态。


产品特点

1、巡检控制设备的巡检周期可以根据不同需要进行设置;

2、巡检控制设备对所带消防设备的巡检采用低频、低速模式运行,在运行过程中功率损耗小,不会对供水管网增压,不会加大所带消防设备的机械磨损;

3、接到火灾联动信号时立即自动退出巡检,切换到消防控制柜工作,保证所带负载设备火灾时的正常运行;

4、所带负载设备和巡检控制设备的运行状态由全中文显示控制屏设定和指示灯显示;

5、具有故障内容存储功能,对应故障的发生时间和故障类型,显示清晰易懂;

6、设备具有错相、断相、欠电压、过电压、过载以及负载短路保护功能。

7、显示模块采用7寸的触摸屏,800×480分辨率,65535色数字真彩,抗干扰性能达到工业Ⅲ级标准。

8、巡检周期可根据不同需求进行设置。

9、采用低频、低速模式运行,不会对供水管网增压、不会加大所带消防设备的机械磨损。

10、具有历史信息存储及故障、报警信息查询功能。

11、可增加微型打印机实时打印故障、报警等信息。

12、预留RS485通讯接口,可与上位机连接。


巡检控制设备的软、硬件配置

为了保证巡检控制设备在长期的巡检过程中运行正常,巡检控制设备在对系统的软、硬件配置也力求做到配置合理、留有余量、运行可靠、便于维修。

1、巡检控制设备的小型断路器、交流接触器等主要元器件选用国内知名品牌的优质产品。

2、巡检控制设备的变频调速器采用专业制造厂家的优质产品。

3、巡检控制设备的人机界面主控MCU芯片采用美国微芯的新产品。

4、巡检控制设备的软件采用美国微芯的专用编程工具设计,软件设计时,在满足所有巡检要求的前提下,着重考虑巡检柜控制动作的准确性和可靠性,人机界面采用简体中文。

5、巡检控制设备柜体采用冷扎薄板制作,柜体成型后通过酸洗磷化再进行表面喷塑处理,颜色可根据用户要求配置。

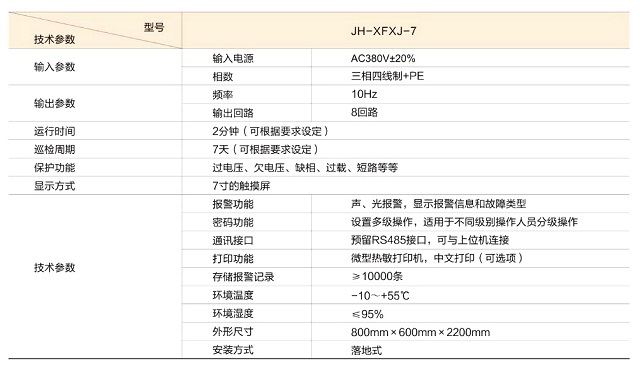

金弘消防巡检柜产品技术参数

金弘JH-XFXJ-7消防电气控制装置(消防泵自动巡检控制设备)
