徐州北站信息中心机房伊顿UPS电源电池连接图解析

(编辑：admin 日期：2019年01月17日浏览：次加入收藏 )

为大家提供伊顿常用普通机型电池简易连接图。

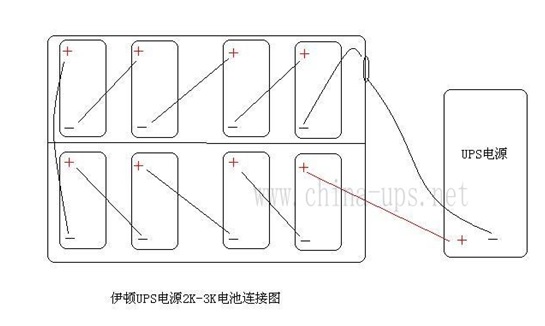

1、徐州伊顿UPS电源2-3K电池连接图。

以上是2KVA和3KVA的单组电池串联图，电池数量每组都是8只一组，以上是100或者65AH电池A8柜子的电池摆放布局样式。如果用小电池的连接方式也都是大同小异的，只是柜子大小和电池大小不一样。

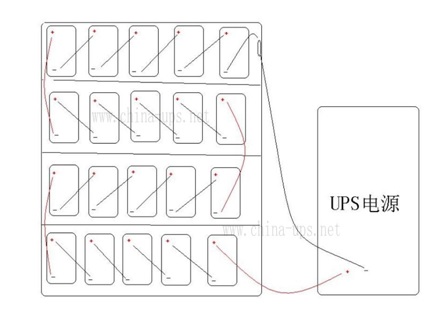

2、徐州伊顿UPS电源6-20KVA单组电池串联图

上面的连接图是徐州伊顿UPS电源6-20KVA单组电池串联简易图，6-20kva单组电池数量为20只一组。

注意事项；电池的连接数量是有UPS电源主机的直流电压确定的，所以我们要严格按照UPS电源的直流电压来配蓄电池，不可以想加几个就加几个想减掉几个就减掉几个的。另外蓄电池串联完成之后剩下一个正极和一个负极接到UPS电源主机上，切记不可以正负极接反。

注：以上电池数量是根据目前的UPS直流电压计算的数量，如后期UPS电源升级电池数量变更请自行做出调整
