方正WZ-X智能消防控制系统

产品名称：方正WZ-X智能消防控制系统

方正消防巡检柜产品介绍

     方正WZ-X系统智能消防巡检设备是万正电源自主开发的新一代专利消防给水设备，是目前唯一满足《中华人民共和国安全行业标准GA30.2》及《中华人民共和国国家标准-消防联动控制系统GB16806-2006》功能要求的产品。该产品严格按照国家标准进行设计、制造。

    消防给水设备是固定消防供水系统的基本组成部分，消防给水设备的特点：平时不用，甚至长期不用，一旦使用必须要发挥作用。目前由于消防设备长期不用造成的水泵锈蚀、锈死现象十分普遍。本产品就是针对这种现象，根据公安部制定的自动消防给水设备行业规范而在控制设备中使用了符合规范要求的WZ-F数字智能消防巡检控制器组成消防给水专用控制设备，增加了自动巡检功能。

产品内部器件及连接导线选型

    1、巡检装置上口主断路器

    选择巡检装置主断路器时一般是按被巡检的最大设备功率的千瓦值选择主断路器的保护电流值。

    2、巡检装置上口主接触器

    选择巡检装置主接触器时一般是按被巡检的最大设备功率的千瓦值选择主接触器的工作电流值。

    3、巡检装置下口分支接触器

    选择巡检装置下口接触器时一般是按被巡检的设备功率的千瓦值选择各分支接触器的工作电流值。

    4、巡检设备至各主控巡检连线的选择

    巡检设备至各主控柜之间连线一般在巡检柜一各主控设备内部完成，各主控设备至消防水泵电机的连线不做改变，该巡检连接导线长时工作电流的选择一般按被巡检设备额定电流的1/3进行计算。

产品说明

    1、软启动器下口加装巡检隔离接触器

    在消防主控方案中，如采用软启动作为消防设备的启动方式，按巡检设备要求须在软启动器下口加装巡检隔离接触器，该器件可按旁路接触器的规格型号进行选型。

    2、一般情况下巡检设备的外形尺寸和各消防设备控制尺寸相同。当被巡检设备的最大功率小于37千瓦(含37千瓦)时，考虑现场环境的因素，可以将巡检单元和消防双电源并入一只柜中。

    3、消防巡检模块

    考虑巡检方案时，为了能方便的将现场的技术参数准确的传递到消防中控室，消防设计时在消防巡检柜内设置一消防模块，完成消防数据的上传。

产品组成

    *双路电源互投控制柜

    *消防水泵启动控制柜(亦可由满足各种不同性能的控制柜组成)

    *消防数字智能巡检控制柜

    *上位机的中控室集中控制显示设备

产品技术特点

    1、消防电源柜

    本设备具有双路电源提供电，当主电源消失备用电源自动投入(时间为1S)保证消防电泵供电，设备具有以下功能：

    *相序自动检测功能，当两路电源相序不一致时，能够显示发生相序错误的部位并报警；

    *具有电压(115%)、欠电压(85%)、短路、缺相保护及浪涌过电压吸收等功能，本部分可随时查询；

    *定期自动互投功能(由巡检控制器发出指令)，周期为15天，切换记录能在巡检界面上方便查询；

   *电源运行的状况在巡检界面上能集中显示(包括电流、电压)

   2、消防水泵起动控制柜

   具有中控室远程启停消防泵和消水栓钮启泵以及消防水管网压力(或水流指示器)启泵等多种启泵方式，并具有故障投功能及报警功能；

    且具有以下功能

    *水泵运行记录：每台水泵的运行时间可查询(运行是在自动状态下还是手动状态下启动的，是消火栓启动还是压力低点启动或者中控室启动等具有相应记录)

    *故障记录：故障类别、发生时间

   3、消防巡检控制柜

   本设备具有以下功能：

   *手动有自运巡检

   *水泵出水能力测定，实时采集单台设备的运行参数(流量、扬程)

   *对水泵运行及故障进行及时记录和报警提示，使消防给水设备始终处于完好备战状态；

    4、上位机本

    设备具有以下功能

    *具有无线信息及数据传输功能

    *能远程监视以上四台设备的运行及故障状态

    *在本设备上能够任意启停现场设备的运行及巡检

    *显示各水泵运行性能曲线，并进行数据分析，出现偏差进行打印并报警

    可调参数

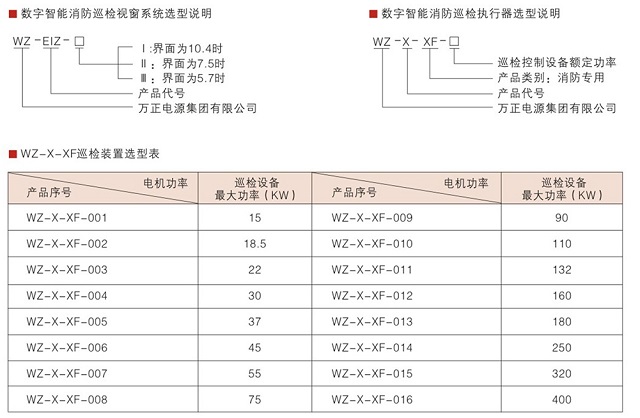

方正消防巡检柜设备型号意义说明
