欧菱OL-PC-1型消防水泵控制器

产品名称：欧菱OL-PC-1型消防水泵控制器

欧菱消防巡检柜产品功能

     OL-PC-1型消防水泵控制器是我公司自主研发的消防水泵集成控制装置。安装于OL-XFKZ(S)系列消防水泵控制柜内，实现了水泵控制功能的高度标准化、集成化。

适用范围

    水泵控制器OL-PC-1,主要用于交流50-60Hz、额定工作电压380VAC、主体额定电流根据水泵具体功率而定。温度范围-5~45℃，相对湿度95%以下（无结霜），海拔高度不超过2000米。

产品优势

    1、故障代码可视化：由控制器检测到的所有故障，均以代码形式现实，可根据对照表直接查出故障原因，提高故障修复效率。

    2、控制回路集中化：电压检测，电流检测，水泵控制逻辑均集成于控制器中，减少元器件数量以及控制线路接线，提高生产效率以及系统可靠性。

    3、量化参数设置：过流过压参数可设置，可进行精确故障报警参数。

    4、水泵控制机芯通用性：可通过参数设置，应用于直启、星三角、两路独立运行等水泵运行场景。

    5、运行参数可视：在水泵控制器通电后，可以实时显示线路电压，电流。

    6、三相供电可任意缺相（零线不能断）：三相任意一相供电正常，水泵控制器可以正常反馈故障信号，通过modbus rtu 通信传输故障信息。

    7、控制信号：14路为可编程输入点，其中5路可有源无源切换。

    8、反馈信号：7路独立可编程继电器反馈点。

欧菱消防巡检柜产品操作说明

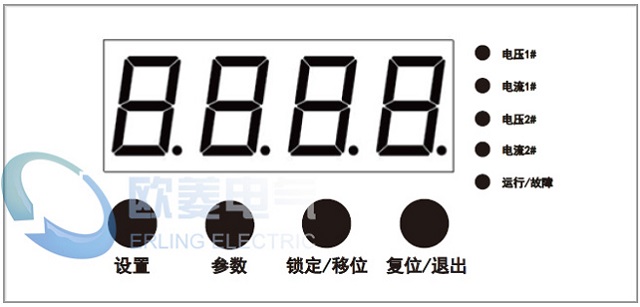

                                            OL-PC-1水泵控制器操作面板

   1、设置：在运行或待机状态下均可进入参数设置状态，进入FnXX菜单设置具体参数，确认参数并保存；

   2、参数：待机或运行状态下，切换控制器显示内容，参数设置时，用于切换菜单数和调整参数值；

   3、锁定移位：待机或运行状态下，锁定控制器显示内容；

   4、复位退出：在控制器报错时，用于复位控制器显示的故障，在参数设定状态下，用于取消未保存的参数设定，或退出参数设定状态；

   5、4位八段码：运行或待机模式下显示水泵运行和控制系统状态，进入设置状态显示参数以及菜单；

   6、运行/故障指示灯：运行表示控制系统以及水泵运行状态正常；闪烁表示系统存在故障；

   7、电压指示灯：表示八段码显示参数为电压值；

   8、电流指示灯：表示八段码显示参数为电流值。
