艾普诺UPS电源AGP003L系列工频在线式80KVA-120KVA
产品名称：艾普诺UPS电源AGP003L系列工频在线式80KVA-120KVA
产品介绍
艾普诺UPS电源AGP003L系列工频在线式80KVA-120KVA自带输出隔离变压器，抗瞬间大电流冲击强，具有过流、过压、欠压、稳压及自动报警等功能。具有超宽的输入范围,保护能力强以及输入过高\过低保护、过载保护和软启等功能。
产品规格
产品型号：AGP003L系列
功率范围：80-120KVA
工作方式：三进三出工频双变换在线式
产品规格参数
标准电压 ：380/400VAC
标准频率：50-60HZ
功率因素：0.8
产品应用范围
●中型IDC数据交换中心机房
●中等规模的网管系统
●银行、证券贯彻中心
●工业过程控制应用
●交通控制领域等
产品优点
● 三进三出，支持380/400/415V，50- 60HZ电网体系
● 纯在线双变换式,提供最佳供电质量,适用于各种负载,并有高过载能力
● 超宽输入电压范围,适应恶劣电网环境
● 智能化电池管理，延长电池寿命
● 超大LCD中英文界面显示，友好的人机界面
产品特点
◆全数字化控制系统
AGP003L系统采用微处理器总线控制技术，确保整流器、逆变器、静态开关的实时控制，以及各功率部分的协调，其特点是控制时效增加，可靠性加强,最终使UPS整机效率高，智能化程度高，检测、保护及响应速度快，实现真正全面的数字化远行，使控制和保护的速度及稳定性、可靠性都有很大的提高。
◆智能全桥整流器
AGP003L 系列采用6脉冲或12脉冲全控桥（6只或12只SCR可控硅）组成整流电路，其作用是将输入交流380V整流成为直流432V左右,给逆变器提供直流电力,同时,对蓄电池进行智能管理下的充电.控制特点为“斜坡”启动,即整流器输出电压在10秒内由0V至432V,对电网无冲击,加上专用输入滤波器,将功率谐波含量减小至4.5或9%以下,使UPS输入功率因数提高至0.95以上,并且输入范围宽,保护能力强(对输入市电的过高/过低保护、缺相\错相保护，零线接错保护，以及输入过高\过低保护、过载保护和软启等功能）
◆ 全桥隔离逆变器
由6只IBGT大功率组成的SPWM（正弦脉冲调制）全控桥组成，其作用是将DC405V转换成交流AC380V，经特制的（△/Y）零相移锯齿型升压隔离变压器，变为负载需要的AC 380V。另外，该变压器具有消除来自如计算机类的非线性负载所反射的三倍谐波电流的能力，控制特点采用“慢降栅压”保护技术，可大大减少逆变器扰动判断(逆变器与静态开关相互切换)，并提高UPS 整机过载能力，使其抗短路和抗过载能力优于一般机型。特别是其抗短路能力是同类设备无法比拟的。
◆ 双路静态开关
由12只SCR（可控硅）组成逆变器侧和旁路侧双路无触点静态开头，其作用是确保逆变器供电与旁路代电间的无间断切换，确保输出电压波形的连续和平滑性，控制电路采用了“过零点”切换技术，保证UPS在同步锁相时切换时间为0ms，在与电网不同步时，切换时间小于4ms ，即电网频率无论怎样变化，均可确保UPS 输出电压，频率的稳定与不间断。
◆ 自我修复与保护
AGP003L 系列UPS具有极强的自诊断功能，全机设置了32个传感器检测控制点，配以DSP超高速的检测及响应。使得AGP003L系列UPS自我保护功能十分完善，多达200余条的故障信息提示，实现信息数据记录及设备参数设定、处诊断功能及时使UPS进入保护状态，特别设计了设备紧急关机系统。
◆ 充电与电池智能管理
可自动调整1A-50A 的大电流充电器、电池自诊断和自维护系统、电池的自动选择维护模式、电池的自动报警系统、电池定期充放循环系统、系统空载保护设置选择等。
◆ 三相分调，平衡稳压
对于三相输出的AGP003L 系列UPS，其输出的三相可以达到100%不平衡，即允许其中任意一相为零，另外一相负载为满载。
◆ 人机对话与远程监控及网络化管理
*AGP003L 系列UPS面板大屏幕超亮背光 LCD液晶显示屏，4行×12字符循环读取的全中文显示方式，完全适应国内的使用和操作。
*LCD超过200条的信息能循环显示市电及UPS远行状态，AGP003L 系列UPS面板 具有多项功能设置和参数设置按键，充分实现人机互动方式双向对话，可以说，AGP003L 系列UPS专为用户量身定做。
* 可选配Winpower的电源管理软件，并工作时兼容台湾Megatec的各类电源管理软件。
*通过RS-232 串行通信接口，使得UPS负载计算机或其他监控设备进行通讯实现多功能，多用途的监控管理操作，可选择SNMP卡构成网络管理系统。

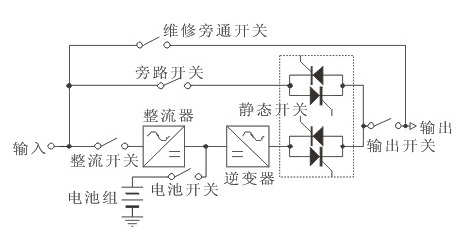

艾普诺UPS电源工作原理
