方正直流屏WZ-GZDW4系列高频微机控制免维护

产品名称：方正直流屏WZ-GZDW4系列高频微机控制免维护

产品介绍

    方正直流屏WZ-GZDW系统适合于100Ah~150Ah容量的直流电源系统，适用于10KV用户站、35KV/110KV变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域，可作高压开关、继电保护、自动装罝的操作和控制电源。

产品适用范围

    适合于100Ah~150Ah容量的直流电源系统，适用于10KV用户站、35KV/110KV变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域，可作高压开关、继电保护、自动装罝的操作和控制电源。

产品系统特点

■主监控采用320*240LCD汉字菜单显示，触摸屏操作；

■监控系统采用模块化积木式结构，多CPU分布式控制，内部通过RS485总线连接 ；

■可配罝电池巡检、绝缘选线、开关量检测单元；

■可选配我公司3只10A整流模块构成系统，组态灵活；

■支持所有接线方案（含三充电机、双电池组、母线分段）；

■可支持两段母线绝缘支路检测，每段最多120路；

■主监控提供RS232/RS485接口内置RTU、CDT、MODBUS三种通讯协议，可与电站自动化系统连接。

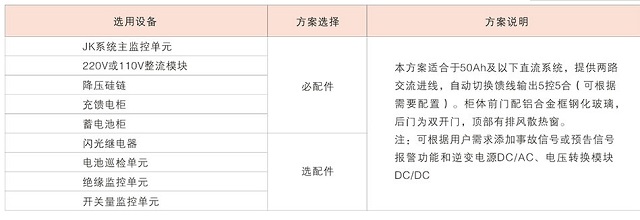

产品系统方案配置

方正直流屏产品技术参数

■交流输入：AC380V±15%,频率50Hz±10%；

■输出电压：180V-286V任意设定（220V系统），90V-143V任意设定（110V系统）；

■输出电流：30A (220V系统），60A ( 110V系统）；

■电池容量：150AH及以下容量的直流系统 ；

■整流模块：我公司10A及以上整流模块 ；

■模块限流：10% - 110%任意设定；

■工作效率：>94%；

■稳压精度：<0.5%；

■纹波系数：<0.5%；

■稳流精度：< 0.5%；

■绝缘电阻：>10MΩ；

■酎 压：2KVAC—分钟无闪络、无击穿；

■电池充电管理：自动；

■电池温度补偿：用户可设定；

■人机界面：320x240点阵LCD汉字显示，触摸屏操作；

■通讯接口 ：支持RS232和RS485两种通讯模式，提供RTU、CDT、MODBUS三种通讯规约选择；

■柜体外形尺寸：（高x宽x深）mm=2260x800x600或2360x800x600；

■颜色：可选择；

■系统接线方案：所有接线方案。
