大元创电量监测仪PM201

产品名称：大元创电量监测仪PM201

产品介绍

       大元创机房动力环境监控PM201电量监测仪是一款用于中低压系统（6-35KV 和0.4KV）的智能化装置，集电量遥测、遥控、遥信、变送器等功能于一体，采用基于真实有效值的测量算法，能对高度非线性负荷做准确的测量，可以取代大量的常规模拟仪表，变送器等，独立应用在仪表控制盘、开关柜、UPS系统等场合，为用户节省大量投资和使用空间。

    PM1通过RS485串行通信口、RJ45网口和后台计算机连接，计算机上安装监控软件，实现完全智能化的电能管理系统。

产品用途及适用范围

    中、低压变配电自动化智能型开关柜

    工业自动化系统

    负控系统

    楼宇自动化系统

    能源管理系统

    变电站自动化系统

    配电网自动化系统

    小区电力监控

产品功能

    *测量功能：

    电压：Ua、Ub、Uc、Uab、Ubc、Uca、Uavg、Ulavg

    电流：Ia、Ib、Ic 、Iavg

    有功功率：Pa、Pb、Pc、Psum

    无功功率：Qa、Qb、Qc、Qsum

    视在功率：Sa、Sb、Sc、Ssum

    频率：F

    功率因数：PFa、PFb、PFc、PF

    双向有功电度

    双向无功电度

    *监视功能：

    电压总谐波及2 次至31 次谐波

    电流总谐波及2 次至31 次谐波

    带有事件顺序记录（SOE）的6 路开关状态监视（无源接点输入，内部提供DC24V电源）。

    *DO输出：

    四路继电器输出：既能用于远程遥控断路器或开关（遥控模式、脉冲时间可设置）。

    遥控输出信号类型，脉冲宽度可设。

    遥控输出节点常开、常闭可选。

    *远程通信：

    RS485 串行通信接口（Modbus通讯协议）和RJ45网口：支持链路维护、软件对时、SOE 传送、遥控操作、各种测量及监视参数传送、SOE 记录传送）。

    *显示功能：

    相电流/电压不平衡度

    越限控制与报警

    分时电度 4 个费率段，每个费率段可以设置4 个时段，都支持独立的输入输出有功电度，输入输出无功电度以及四象限无功。

    控制记录SOE

    最大/最小值记录，带时标

    P、Q、S 最大需量记录

    清晰大液晶（LCD）显示，高亮白色背景光，可实现亮屏，暗屏显示方式。

    仪表的测量、配置参数都能够实时显示。

    适应宽温环境（-25—+70℃）。

产品装置技术特性

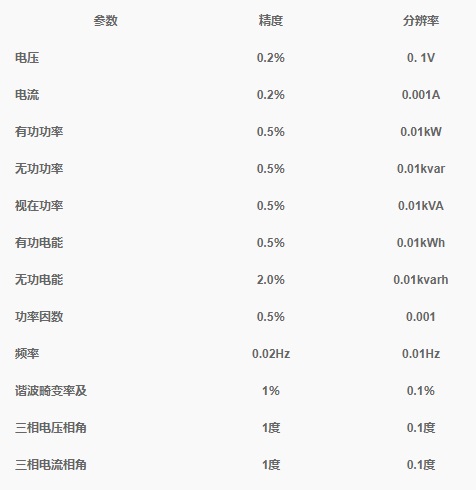

    表1准确度指标

产品主要性能及指标

    1.测量精度：电压、电流（0.2 级）；有功功率、无功功率、三相总功率、功率因数、频率、有功电度（1 级）。

    2.采样率：64 点/周波。

    3.SOE 分辨率：<1ms,雪崩处理能力(多个开关动作同时发生)

    4.实时数据刷新频率：<1s

    5.遥控响应时间:<1s

    6.遥控正确率：100%

    7.遥控成功率：>99%

    8.无故障运行时间：40000 小时

    9.通信规约：可根据需要灵活配置多种规约。默认为MODBUS 规约。

    10.波特率：300—19200 波特

    11.RS485 接点个数：64 个。

    12.存储容量：8KB RAM，144KB FLASH，4KB EEPROM。

    13.AD 转换分辨率：12 位。

    14.外型尺寸：宽X 高X 深= 96毫米 x 96毫米 x125 毫米。

    15.输入量程：

    电压：400V

    电流：5A

    16.工作电源

    AC：85-265V

    DC：85-300V

    17.最大功耗：10W

    18.工作条件

    温度：-25℃~55℃

    湿度：20~95%

    19.绝缘电阻

    输入对机壳绝缘电阻：>10MΩ

    输出对机壳绝缘电阻：>10MΩ

    20.绝缘强度

    交流遥测回路：2000V 无击穿

    遥信回路: 500V 无击穿

    电源回路: 1000V 无击穿

    继电器线圈与接点之间: 500V 无击穿

    光电隔离一二次之间: 500V 无击穿

    21.抗电磁干扰性能

    静电放电干扰测试： 4 级

    电快速瞬变脉冲群共模干扰测试：3 级

    射频电磁场辐射抗干扰度试验：3 级

    浪涌（冲击）抗扰度试验：3 级

    震荡波抗扰度试验：3 级

    大元创机房动力环境监控电压暂降、短时中断和电压变化的抗扰度：3 级

附：参考标准

    *电气绝缘性能

    1.介质强度 GB/T 13729-2002

    2.绝缘电阻GB/T 13729-2002

    3.冲击电压 GB/T 13729-2002

    *机械性能

    1.振动

    a)振动响应： GB/T11287-2000

    b)振动耐久性： GB/T11287-2000

    2.冲击

    a)冲击响应： GB/T14537-1993

    b)冲击耐久性： GB/T14537-1993

    3.碰撞   GB/T14537-1993

    *电磁兼容性能

    1.静电放电抗扰度

    GB/T 17626.2-2006（IEC 61000-4-2：2001）

    2.射频电磁场辐射抗扰度

    GB/T 17626.3-2006（IEC 61000-4-3：2006）

    3.电快速瞬变脉冲群抗扰度

    GB/T 17626.4-2008（IEC 61000-4-4：2004）

    4.浪涌抗扰度

    GB/T 17626.5-2008（IEC 61000-4-5：2005）

    5.射频传导抗扰度

    GB/T 17626.6-2008（IEC 61000-4-6：2006）

    6.工频磁场抗扰度

    GB/T 17626.8-2006（IEC 61000-4, -8：2001）

    7.振荡波抗扰度

    GB/T 17626.12-1998（IEC 61000-4-12：1995）
