邮通通信电源直流系列YTP-S10

产品名称：邮通通信电源直流系列YTP-S10

产品型号

    YTP-S10

产品特性

    整流模块采用有源功率因数补偿技术功率因数值达0.99

产品功能

    标准高度2U，单模块重量2.4KG,输出电流33A，功率密度极高

产品规格

    整流模块采用全面双软开关技术，负载达到10％时效率就可到达到91％，50％负载可达效率95％以上

产品介绍

    邮通通信电源YTP-S子机架嵌入式直流电源系统单元能够提供足够的功率满足通讯系统的要求，同时符合机架式安装的特征，且成本相对比较低廉。此系统单元包括整流器部分，监控器部分和配电部分。而且各个部分之间的组合非常灵活方便。YTP-S子机架嵌入式直流电源系统单元是基于非常先进的整流模块而设计。每只整流模块能够长时间提供较大的功率输出1400瓦（24V）或1680瓦（48V）。整个系统的管理是由功能强大的监控器管理，此监控器带有大液晶显示屏，可以中文或英文显示。系统的各种参数和各种告警信息都能在显示屏上显示。同时此系统还可以通过本公司专用软件对系统进行远程监控。

产品特点

    邮通通信电源YTP-S10直流电源系统先进的模块设计使得整个系统体积很小,却能提供足够的功率满足通讯系统的要求，同时符合机架式安装的特征。适用于各种规模的交换局、机房、基站、卫星通信、数据通信、铁路以及电力系统等电网波动范围很宽的场合。YTP-S10嵌入式直流电源系统操作方便，易于安装和维护。系统模块插框采用插箱式安装方式,便于灵活扩容整流模块和更换监控模块。

其主要特点有：

    ● 整流模块采用有源功率因数补偿技术功率因数值达0.99；

    ● 标准高度2U，单模块重量2.4KG,输出电流33A，功率密度极高；

    ★ 整流模块采用全面双软开关技术，负载达到10％时效率就可到达到91％，50％负载可达效率95％以上；

    ● 完善的电池保护管理和负载脱离下电管理；配置2级低压脱离，让用户实现在紧急情况下先脱离一般负载，后脱离主要负载的功能，最大程度上保护用户负载和电池；

    ● 整流模块和监控模块采用无损伤热插拔技术即插即用；

    ●标准的RS232 通信接口；3级告警干接点告警：紧急告警，主要告警，一般告警；

    ● 完备的故障保护、告警功能；

    ● 超低辐射:采用先进的电磁兼容设计整流模块能够满足通信电源设备电磁兼容性限值及测量方法中华人民共和国通信行业标准YD/T983 中对传导和辐射干扰的要求；

    ● 系统配置灵活、方便，易于扩展；可根据客户需求配置各种功率系统；

    ★ 产品已通过国家信息产业部质量监督检验中心检验。

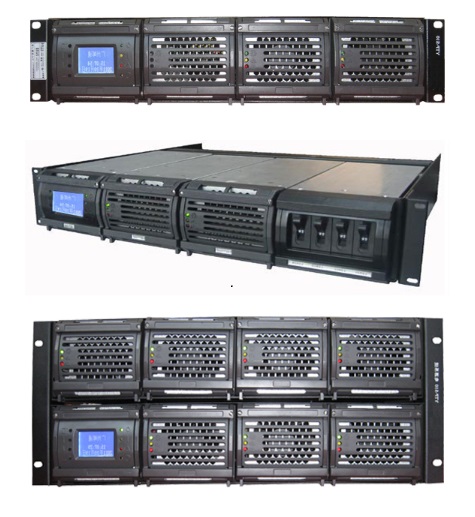

产品应用图

邮通通信电源产品技术参数

      ● 软开关

        整流模块的功率电路分为有源PFC校正和DC/DC 变换两部分实现了宽输入电压范围90V~290V 。效率高达95%以上，高功率密度达到了国际先进水平。

      ● 强制风冷

      先进的电路设计，苛刻的元器件选材，使模块不但效率高、功率密度大，而且发热量也非常小，省去了散热片，减少了体积。

     ● 热插拔

      整流模块采用无损伤热插拔技术，其输出和输入都有软启动和电流限制装置。当模块插入系统时不会引起系统输出电压的波动，更换模块时间小于1min。

     ● 保护和故障告警

     在不同的保护/故障类型中整流模块有不同的反应/动作方式。

      ● 低压差自主均流

      整流模块采用模块间的低压差自主均流技术，当监控模块或个别整流模块发生故障时其余模块能够保持均流。

      ● 无级限流技术

      整流模块采用了无级限流技术在0~110%额定电流之间连续可调。

     ● 监控性能

      整流模块有内置CPU 监测和控制模块的运行状态，并负责与监控模块通讯。整流模块通过RS485 接收监控模块发送来的开/关机限流点、电压设定等参数设定命令，并将模块的电压电流温度限流点开/关机状态和告警量等实时地返回给监控模块。

     ● 风扇控制和防尘

     风扇采用无级温控调速,并且随着模块输出功率的变化而变化,最大程度减少噪音和延长风扇的使用寿命。

    ● 防雷

     具多级防雷措施，系统抗冲击能力强、动态响应快.
