斯必得机房环境监控系统SPD194E-9S4三相电量仪

产品名称：斯必得SPD194E-9S4三相电量仪

产品介绍

    斯必得机房动力环境监控系统三相多功能电量仪 用于检测机房供电的三相电参数（比如各相电压、电流、功率、频率等参数），每个仪表的大小为96*96*96mm, 一般放置在电箱里。一般将机房供电的三相三线或者三相四线。

多功能网络电力仪表

    1.测量全部三相电参量(三相电流、三相电压、三相有功功率、合相有功功率、三相无功功率、合相无功功率、三相视在功率、合相视在功率、三相功率因数、合相功率因数、频率)，有功电能、无功电能等。

    2.标配RS485接口，国际标准Modbus-rtu协议，提供上位机测试软件，提供组态王软件的工程示例程序。

    3.选配4路开关量输入、4路开关是输出、2路模拟量输出模块。

外形尺寸

    1.此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关量输出，变送输出等功能模块。

    2.面板尺寸：72X72mm、开孔尺寸：68X68mm、深度：90mm

    3.面板尺寸：80X80mm、开孔尺寸：76X76mm、深度：90mm

    4.面板尺寸：96X96mm、开孔尺寸：91X91mm、深度：90mm

    5.面板尺寸：120X120mm、开孔尺寸：111X111mm、深度：90mm

RS485通信模块

    RS458支持标准的Modbus-rtu协议命令：01H，02H，03H，04H，05H，0FH，10H。波特率：2400，4800，9600。数据格式：8位数据位，无校验位，1位停止位;8位数据位，奇校验，1位停止位;8位数据位，偶校验，1位停止位;8位数据位，无校验位，2位停止位。通信地址，波特率，数据格式可通过仪表菜单设置。全部的测量电参量、参数设置可通过RS485接口读出，可与各种PLC，HMI，组态软件组网。

继电器输出模块

    最多可选配4路继电器，继电器可工作于报警状态或遥控状态。当工作于报警状态，继电器于测量的电参量中一个相关联，低于或高于设定的报警值则继电器动作；当工作于遥控状态，通过RS485接口，Modbus-rtu命令的05H,0FH,10H控制继电器的动作。

开关量输入模块

    最多可选配6路开关量输入，采用干结点电阻开关信号输入方式，仪表内部配备+15V 的工作电源，无需外部供电，可用于监测如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态等，状态信息可以通过通讯接口远传至智能监控系统等，配合遥控/报警继电器功能可方便实现自动分合闸。开关量输入监测的状态可设置为继电器输出动作的条件，实现一些闭锁、互锁等功能。

变送输出模块

    最多提供2路模拟量变送输出功能，每一路都可选择26个电参量中的任何一个作为变送输出项，通过仪表本身的变送输出功能，实现电参量的模拟量变送输出功能(0~20mA、4~20mA、0~10~20mA或4~12~20mA)，其数量对应关系可任意设置。

    三相多功能电量仪 用于检测机房供电的三相电参数（比如各相电压、电流、功率、频率等参数），每个仪表的大小为96*96*96mm, 一般放置在电箱里。一般将机房供电的三相三线或者三相四线连接到仪表的前面接头，仪表输出信号为RS485数据通讯（二芯，双绞线连接至RS485总线上）。

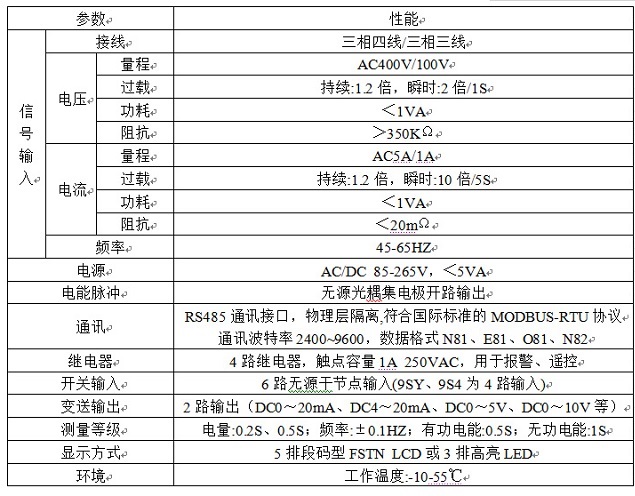

斯必得机房动力环境监控系统产品技术参数
