卓振机房监控系统JZ-BMS100机房蓄电池监控主机

产品名称：卓振JZ-BMS100机房蓄电池监控主机

产品介绍

　　卓振机房动力环境监控系统JZ-BMS100主要完成对蓄电池组的现场参数采集，结合中心管理平台，可以完成单个蓄电池的内阻、电压、电池组的总电压、电池组的充放电电流监控，生成对应参数的曲线，对蓄电池的容量和寿命分析提供科学的依据。

一、基本特点

　　1、1路蓄电池监测单元接口，最多可接255个蓄电池监测单元接口，完成最多256个蓄电池的监测。

　　2、2路电流监测接口，可以完成对电池组充放电电流监测。

　　3、1路RS232调试接口，可对对设备进行固件升级或者厂家调试。

　　4、1路IP网络接口，10/100M自适应。

　　5、具备实时时钟功能。

　　6、结合本公司的综合管理软件平台可以实现短信、电话、邮件、声光等告警。

　　7、支持AC220V和DC供电（订货时说明）。

　　8、机房蓄电池监控主机支持POE供电（订货时说明）

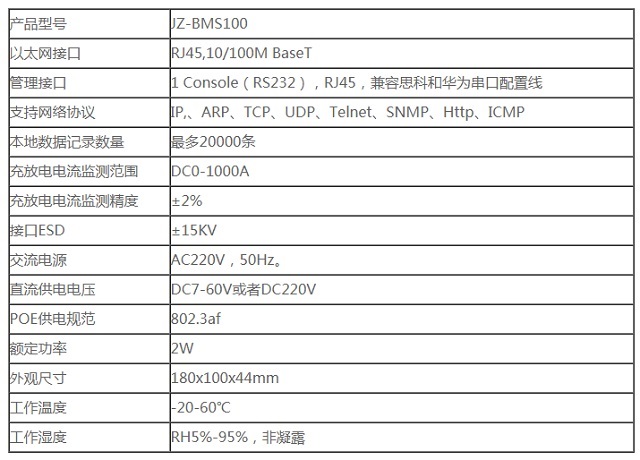

二、基本参数：

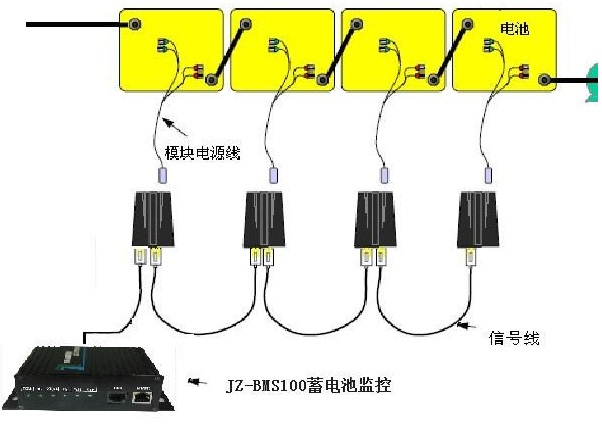

    连接示意图：

卓振机房蓄电池网络在线监控系统介绍

　　1、系统硬件拓扑图：

　　卓振机房蓄电池监控方案是一个完整的解决方案，包括一系列组件，能够简单快速的安装，该方案包括以下组件：

　（1）JZ-BSU10单体蓄电池监控单元：

　 可以测量单个VRLA电池或富液式电池的电压，温度和内阻， 通过专属总线S-BUS传送给JZ-BMS100蓄电池监控器。

　（2）电流传感器：

　　电流传感器检测电池组的状态（充电，放电或者浮充状态）。

　（3）JZ-BMS100蓄电池监控器：

　　带有Ethernet接口的数据记录装置，用来记录蓄电池参数传感器反馈的内阻趋势和报警。

　（4）后台软件：

　　和蓄电池监控器配合使用的可视化软件，用于图形化显示各种数据，报警以及生成各种报告、报表。

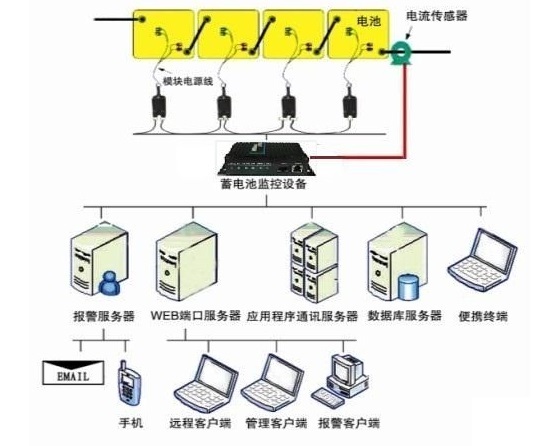

系统拓扑图如下图：

    2、系统工作原理：

　　I.  机房蓄电池监测系统是为阀控密封铅酸蓄电池（VRLAB）的运行管理设计的，用于在线监测蓄电池的运行状况，报告落后和失效电池，事件历史记录，可本地监控，也可以通过计算机网络提供现场运行数据，实现集中监控管理。

　　II．利用蓄电池监测单元，测量蓄电池电压、电流、内阻。

　　III.利用JZ-BMS100蓄电池监控器收集测量蓄电池电压、电流、内阻、电流数据。

　　IV．系统采集单电池电压、内阻、充放电电流、温度并形成记录；用当前电压记录、内阻记录、电池参数、电池电压和内阻的变化确定电池剩余电量；用当前电压记录、内阻记录和设定的报警条件产生报警记录并实时向用户报警，并定时或在报警时将当前记录转化历史记录。

　　3、 方案描述

　　从系统拓扑图，我们可以看到，广州卓振智能科技有限公司提出的解决方案是一个简单易行的方案。

　　对一组机房蓄电池组的监控（不超过254块的情况下），卓振建议用一台蓄电池监控器加与蓄电池相应数量的蓄电池监测单元来实现在线监测功能，蓄电池监控器最多可多扩展支持254节蓄电池。蓄电池监控器通过跟装有蓄电池在线监测软件的计算机组成蓄电池在线监测子系统，即可完成对所有蓄电池的在线监测。

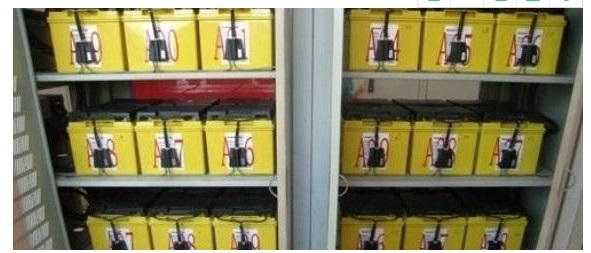

现场安装图例:
