英维克微模块一体化机房数据中心详细解读
产品名称：英维克模块化机房
产品介绍
英维克模块化机房及集装箱数据中心制冷解决方案充分体现了模块化和集装箱数据中心标准化、产品化、工业化、预置化、快速部署等特点，能够有效降低数据中心的建设成本和维护成本。针对模块化和集装箱数据中心的不同制冷需求，该解决方案能够根据具体情况按需配置，提供多维度的高效制冷解决方案。
从产品维度看，包括：1、户外微模块机柜解决方案；2、户内微模块机柜解决方案；3、集装箱及中小型模块化数据中心解决方案；4、大型模块化数据中心解决方案。
从方案维度看，包括：
1、常规制冷(+自然冷却)制冷解决方案。适合常规热负荷分布的数据中心，应用高能效CyberMate机房精密空调，对于追求全年PUE的数据中心，应用结合节能iFreecooling自然冷却的高能效CyberMate机房精密空调。

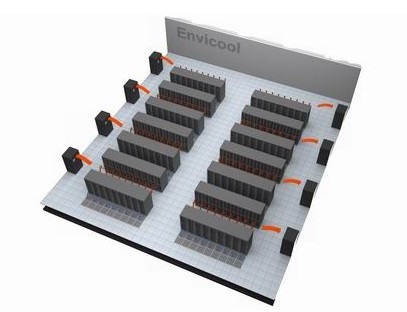

图1：英维克常规制冷(+自然冷却)制冷数据中心制冷解决方案
2、高热密度制冷解决方案。适合热负荷较高的数据中心，应用多种送风方式的高能效XRow靠近热源式列间空调。

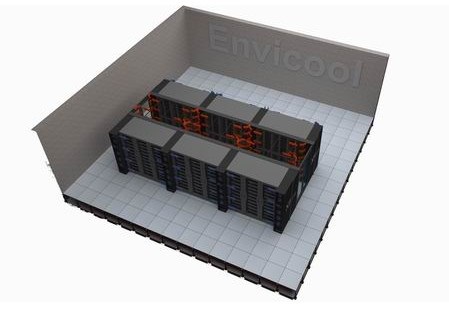

图2：英维克高热密度制冷解决方案
3、高热密度制冷+自然冷却制冷解决方案。适合热负荷较高，对PUE有较高要求的数据中心，应用自然冷却+靠近热源式冷却等高效方案，并提供多种定制化方案。

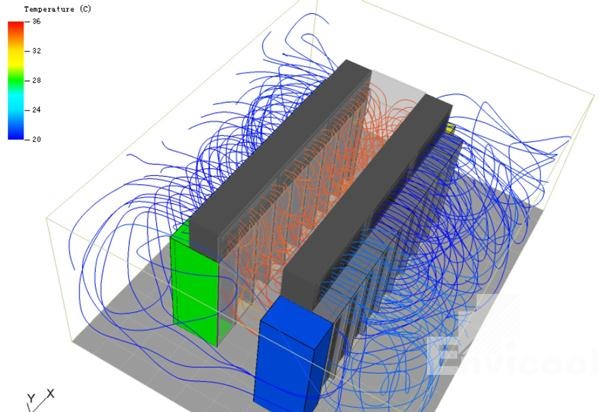

图3：英维克高热密度制冷+自然冷却制冷解决方案
凭借业界领先的研发技术和超强的生产实力，英维克公司打造了全方位的产品架构，其完善的数据中心制冷产品系列，均具备高效、可靠、灵活的突出特点，并充分结合自然冷源，深受客户的广泛好评。
CyberMate机房精密空调
英维克CyberMate机房精密空调整机性能体现了高可靠性、高灵活性、高节能率，获得中国质量认证中心（CQC）节能认证。其强大的EVO控制系统，通过Teamwork方式统一控制管理，实现机房环境的节能控制。高效EC风机系统，及EC风机下沉式设计可以进一步节能20%以上。CyberMate机房精密空调具有多种冷却方式，包括风冷、水冷、乙二醇冷却、双冷源、单盘管冷冻水、双盘管冷冻水等，CyberMate具备多个冷量范围，直接膨胀式机组从6kW到100kW，冷冻水机组（单、双盘管）从35kW到220kW。。
CyberMate具备结合自然冷源的iFreecooling配置。其特点是充分利用自然冷源，根据室外温度条件以及室内热负荷情况自动判断与启动，低温季节，停止CyberMate空调系统的压缩机运行，通过iFreecooling系统制冷剂的相态变化，实现高效自然冷却。
CyberMate具备结合新风湿帘的直接自然冷却配置。其特点是充分利用低温新风冷源，根据室外温度条件以及室内热负荷情况自动判断与启动，低温季节，停止CyberMate空调系统的压缩机运行，通过引入室外冷风与室内热风的智能混风控制、高效湿膜加湿器保证低温季节机房环境温度需求，实现高效自然冷却。
图4：英维克CyberMate高效机房精密空调
CyberMate机房精密空调的制冷解决方案应用具有多样性和灵活性，如图5所示，针对解决3-4kW中热密度的机柜的制冷需求，无需架空地板，形成封闭冷热通道，减少工程成本。
图5：英维克CyberMate高效机房精密空调——单排机柜下送风风道封闭应用
XRow靠近热源式列间空调
英维克XRow靠近热源式列间空调，与封闭冷热通道配合设计适用于数据中心的高热密度应用、集装箱数据中心、模块化数据中心等场合。英维克XRow列间空调已经成为数据中心的空调系统的设计趋势，并已经在全球数据中心广泛应用。

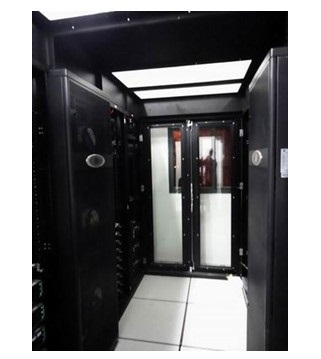

图6：英维克XRow列间空调在模块化数据中心配合封闭冷通道应用
英维克XRow列间空调在有效冷却的前提下提高数据中心热密度，并实现了数据中心的节能。XRow列间空调高效特点：一是实现了100%高显热比，有效降低机房整体加湿与除湿能耗，二是高回风温度的设计，在提高冷量输出的前提下，极大提高了空调系统的能效比。
图7：英维克XRow列间空调
英维克XRow列间空调具有多种应用形式，从针对单个机柜，到针对数据中心的高热密度区域，乃至集装箱数据中心、模块化数据中心，该系列产品均可以提供完善的解决方案；冷却方式包括风冷、冷冻水、制冷剂转换等；具备多个冷量范围，风冷（直接膨胀式）机组从23kW到40kW，冷冻水机组从24kW到66kW。包括300mm宽度以及600mm宽度等适合与机柜并排布置的尺寸。
XRow通过动态制冷，适应快速变化的机房负荷；标准配置高效EC风机，冗余设计，风量根据房间负荷自动调整；通过紧靠机架放置，更加靠近热源，配合机架背部出热风、前进冷风的气流分布，多达7种送风方式，满足不同应用场合需求；贴近热源设计，制冷效率更高，更加节能；采用EVO智能控制系统按温湿度需要控制风量和冷量输出，配合EC风机和直流变频EC压缩机达到最佳的效果和最低的能耗；可配置多个外置温度传感器，可直接放置在发热设备上，根据设备实际发热情况实时调整制冷量输出；专家级故障自诊断，启动诊断模式后，自动检测全部部件故障；英维克EVO智能控制系统以强大的联控与通讯功能，实现多套机组群组运行，包括自动投运备份机组、轮巡、避免竞争运行、故障切换、温湿度传感器共享等。

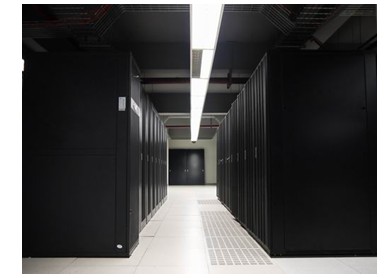

图8：英维克XRow列间空调在数据中心的应用
另外，XRow具备结合自然冷源的iFreecooling配置。其特点是充分利用自然冷源，根据室外温度条件以及室内热负荷情况自动判断与启动，低温季节，停止XRow空调系统的压缩机运行，通过iFreecooling系统制冷剂的相态变化，实现高效自然冷却。
基于出色的制冷性能和优秀的应用品质，英维克公司旗下产品和解决方案已经在数据中心领域得到了广泛应用，为多个常规数据中心、模块化数据中心、集装箱数据中心的制冷需求提供了多种高效制冷方案，并在实际运行中表现出了超强的制冷能力，帮助客户实现了PUE指标，在业界赢得了良好口碑。

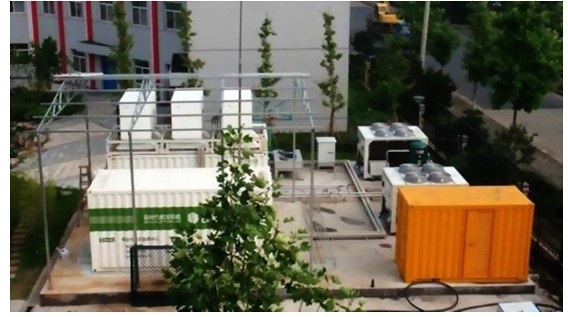

图9英维克集装箱数据中心高热密度+高效自然冷却制冷解决方案

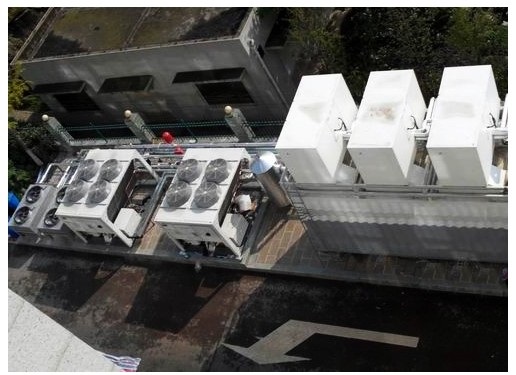

图10英维克集装箱数据中心高热密度+高效自然冷却制冷解决方案
英维克模块化机房产品性能
封闭冷/热通道
内置配电/制冷/监控/消防/照明
降低PUE
快速部署
靠近热源式高效冷却，高效变频式制冷系统
模块化数据中心解决方案，采用冷/热通道封闭方案，集成设备、配电、制冷、监控、消 防、照明、封闭结构件与一体，降低数据中心的PUE值；快速部署，节约运维成本，降低OpEx。
配电支持不间断电源系统或者高压直流系统。制冷可采用风冷列间空调、风冷顶置空调、冷冻水列间空调、冷冻水顶置空调等多种配置。
产品应用范围
数据中心（IDC）机房
局部过热机房
高热密度机房
高节能需求的机房
模块化数据中心
产品特点
实施冷、热通道并加强密封与保温
提高了回风温度，空调机组的输出制冷量得到提高
空调机组的显热比SHR增加
采用具有自然冷却技术的制冷
方案PUE值可以从2.5降低到1.13
列间空调方案
采用背部回热风，前部水平送风方案
600mm宽风冷型、冷冻水型列间空调系统可支持40-66kW单机柜负载需求
300宽风冷型、冷冻水型列间空调系统可支持单机4-30kW单机柜负载需求
顶置空调方案
采用背部回热风，前部水平送风方案，风冷型、冷冻水型顶置空调
系统可支持单机柜4-30kW单机柜负载需求
可根据客户实际需求定制解决方案
